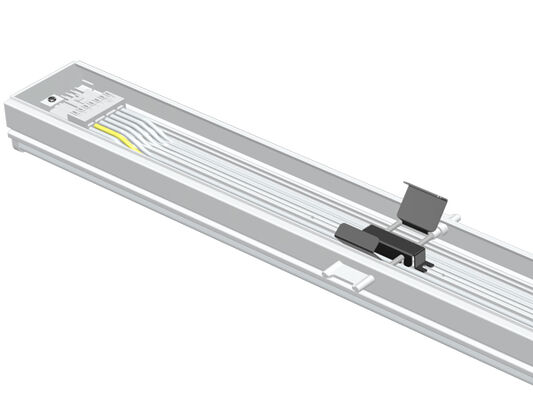

क्लिक-फास्ट 75W डिप स्विचेबल आरएम5 यूनिवर्सल एलईडी लीनियर रेट्रोफिट लाइट मॉड्यूल 3-फेज स्विचेबल वैकल्पिक, एल1 /एल2 /एल3 को डिप स्विच ग्रुप कंट्रोल द्वारा बदला जा सकता है
आरएम5 लीनियर रेट्रोफिट मॉड्यूल को रेल सिस्टम पर मौजूदा टी5/टी8 फ्लोरोसेंट लाइटिंग फिक्स्चर को बदलने के लिए विकसित किया गया है।
पारंपरिक फ्लोरोसेंट लाइट फिक्स्चर के लिए, ट्रंक रेल में मूल तार स्नैप किए जा सकते हैं, और वेगो कनेक्टर के माध्यम से मॉड्यूल के अंदर लिंक करने योग्य केबल डिज़ाइन की गई है।
कनेक्टर।
यह पिछले 25 वर्षों में स्थापित लगभग सभी ट्रंक रेल सिस्टम के साथ काम करता है, जो पुराने 2 x36w, 1 x58w और 2 x58w टी5/टी8 फ्लोरोसेंट लाइट को रिफ्लेक्टर के साथ और बिना रिफ्लेक्टर के बदलने के लिए एक आदर्श रेट्रोफिट समाधान है।
त्वरित स्थापना, 40 सेकंड के भीतर बिना किसी उपकरण के मौजूदा ट्रंक सिस्टम के साथ आसान प्रतिस्थापन।
मौजूदा ट्रंकिंग सिस्टम पर किसी भी भौतिक संशोधन की आवश्यकता नहीं है, बस प्लग एंड प्ले
मुख्य विशेषताएं और विनिर्देश
- उच्च चमक एसएमडी2835 एलईडी 0.5W 75एलएम ट्रिडोनिक/फिलिप्स/बोके ड्राइवर डिप स्विचेबल के साथ;
- पिछले 25 वर्षों में स्थापित 95% प्रमुख ट्रंकिंग सिस्टम के साथ संगत;
- मौजूदा 2x36W, 1x58W और 2x58W T5/T8 फ्लोरोसेंट लैंप या एलईडी ट्यूब लाइट को रिफ्लेक्टर के साथ और बिना रिफ्लेक्टर के बदलने के लिए आदर्श रेट्रोफिट समाधान;
- 30/60/90/110/डबल 25/25एल/25आर, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक;
- आईपी40/आईके08 सुरक्षा;
- मौजूदा ट्रंकिंग सिस्टम पर किसी भी भौतिक संशोधन की आवश्यकता नहीं है;
- श्रम लागत बचत और दोहरी सुरक्षा आश्वासन के लिए सुरक्षा श्रृंखला आरक्षित;
- विभिन्न बुद्धिमान नियंत्रण: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, Zigbee और आपातकालीन;
- सिंगल फेज (एल/एन/ई) या थ्री फेज (एल1/एल2/एल3/एन/एफजी) वैकल्पिक;
- एल80/बी10 @ 58,000 घंटे का जीवनकाल;
- विशेष परियोजनाओं के लिए अनुकूलन उपलब्ध;
उपलब्ध विकल्प
- ड्राइवर: ट्रिडोनिक / फिलिप्स / बोके नॉन-एसईएलवी ड्राइवर
- नियंत्रण और डिमिंग: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, Zigbee और आपातकालीन
- बीम कोण: 30/60/90/110/डबल 25/25एल/25आर, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक
- सिंगल फेज (एल/एन/ई) या थ्री फेज (एल1/एल2/एल3/एन/एफजी) वैकल्पिक;

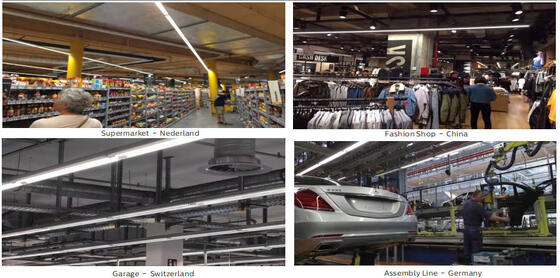

अनुशंसित अनुप्रयोग
- बड़े पैमाने पर खुदरा आउटलेट;
- औद्योगिक हॉल;
- गोदाम स्थान;
- फैक्ट्री हॉल;
- अन्य अर्ध-औद्योगिक अनुप्रयोग;
तकनीकी विनिर्देश
सामान्य प्रणाली
| आवास सामग्री |
एक्सट्रूडेड एल्यूमीनियम EN755 मानक के अनुसार |
| डिफ्यूज़र सामग्री |
एक्सट्रूडेड पीसी/पीएमएमए यूएनई-एन आईएसओ 21305-1:2020 मानक के अनुसार, यूवी फिल्टर सशर्त (IK10) |
| आवास रंग |
सफेद (RAL9016), अन्य रंग वैकल्पिक |
| समूह नियंत्रण |
3-फेज स्विचेबल वैकल्पिक, एल1 /एल2 /एल3 को डिप स्विच द्वारा बदला जा सकता है |
| एलईडी थर्मल डिसिपेशन |
फिनलेस 6063 एएल ल्यूमिनेयर बॉडी के माध्यम से, प्रवाहकीय तरल पदार्थ के बिना। उच्च-चालकता लीड-मुक्त सोल्डर पेस्ट के माध्यम से एलईडी मॉड्यूल के साथ थर्मल संपर्क सुनिश्चित करने वाला निष्क्रिय संवहन अपव्यय |
| लैंप प्रकार |
एलईडी विनिमेय |
| प्रकाश आउटलेट |
प्रत्यक्ष |
| अनुशंसित माउंटेड ऊंचाई |
2 - 12 मीटर |
| रखरखाव |
ड्राइवर / लेंस ओपन / क्लोज स्क्रू के साथ |
| ड्राइवर |
डिप स्विच के माध्यम से पावर एडजस्टेबल के साथ निरंतर करंट, ल्यूमिनेयर में एम्बेडेड, प्री-वायर्ड |
| डिमिंग नियंत्रण |
ऑन-ऑफ | 1-10V डिमिंग | DALI-2 | मेश | Zigbee | Casambi |
| आईपी रेटिंग |
IP40 |
| IK रेटिंग |
IK08 |
| सुरक्षा वर्ग |
क्लास I |
| ग्लो वायर |
850°C (30 सेकंड के तहत) |
| केबल एंट्री |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (अधिकतम अनुभाग 4.0mm2) |
| स्थापना |
प्रत्यक्ष प्रतिस्थापन |
| स्मार्ट फ़ंक्शन |

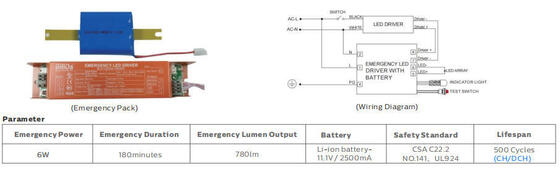

आपातकालीन |
विद्युत प्रणाली
| थ्रू-वायरिंग |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 डिमिंग वायर स्टैंड के रूप में |
| मुख्य वोल्टेज |
220~240VAC/ 50/60Hz, 180-264VDC |
| पावर फैक्टर (PF) |
≥0.93 |
| कुल हार्मोनिक डिस्टॉर्शन (THD) |
<10% |
| आउटपुट प्रकार |
नॉन-एसईएलवी (गैर-पृथक) |
| फ्लिकर फैक्टर |
<1% |
| स्ट्रोबोस्कोपिक विजिबिलिटी मेजर (SVM) |
<0.4 |
| स्ट्रोबोस्कोपिक प्रभावों की बोधगम्यता (Pst) |
<1 |
| टर्मिनल कनेक्शन |
लूप-थ्रू वायरिंग शामिल, 5/7-पोल वेगो कनेक्टर |
| ल्यूमिनेयर पावर |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
फोटोमेट्री सिस्टम
| एलईडी |
एसएमडी2835 (0.5W) |
| सीटी (सहसंबद्ध रंग तापमान) |
सिंगल सीटी (3000K | 4000K | 5000K | 5700K | 6500K)
3 सीटी वैकल्पिक (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K पसंद के लिए)
|
| सीआरआई (रंग प्रतिपादन सूचकांक) |
>80Ra मानक के लिए (>90Ra उच्च सीआरआई के लिए उपलब्ध) |
| फोटोबायोलॉजिकल सुरक्षा |
आरजी0 (जोखिम से मुक्त) |
| ईईसी (ऊर्जा दक्षता वर्ग) |
A++ |
| एसडीसीएम (रंग मिलान का मानक विचलन) |
<5 (एसडीसीएम<3 वैकल्पिक) |
| यूजीआर (4H, 8H) |
24.9 (क्रॉस) 23.4 (अनुदैर्ध्य) |
| बीम कोण |
30° | 60° | 90° | 120° | असममित 25° एल | असममित 25° आर | 25° डबल |
| औसत ल्यूमिनेयर उपयोगी जीवनकाल |
100,000 घंटे (L80B10) |
| ईओएल पर ल्यूमेन रखरखाव |
>70% |
| ल्यूमिनस एफिकेसी |
160LPW (PROLine) वैकल्पिक |
| उत्पाद |
आरएम लीनियर एलईडी रेट्रोफिट मॉड्यूल |
| रेटेड पावर |
75W डिप (25~75W) |
| ल्यूमेन्स डिलीवर्ड @ 5000K, CRI>80 (PRO) |
अधिकतम 12,000lm |
संचालन की स्थितियाँ
| संचालन तापमान / आर्द्रता |
-20~ +50°C (-4°F ~ 122°F) / 5~85% आरएच, संघनित नहीं |
| भंडारण तापमान / आर्द्रता |
-40~ +60°C (-40°F ~ 140°F) / 5~85% आरएच, संघनित नहीं |
| औसत एलईडी उपयोगी समय L90B10 |
≥0.96 |
| रेटेड नाममात्र जीवनकाल (टीपी<70°C) |
100,000H तक |
| ड्राइवर एमटीबीएफ |
500,000H, एमआईएल-एचडीबीके-217एफ (25°C) |
| कंपन प्रतिरोधी |
10~500Hz, 5G 12min / 1चक्र, 72min के लिए अवधि। प्रत्येक एक्स, वाई, जेड अक्षों के साथ |
| ध्वनिक शोर |
<25dB (30 सेमी दूरी, सामान्य संचालन) |
| गारंटी |
5 साल (7 साल तक विस्तार योग्य) |
प्रमाणन
| वैश्विक प्रमाण पत्र |
ENEC | CE | RoHS | D-mark | KEMA-KEUR सूचीबद्ध, SAA | C-Tick | RCM | CB | ETL/CETL | DLC प्रीमियम |
| सुरक्षा निर्देश |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| ईएमसी निर्देश |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| अन्य निर्देश |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* ल्यूमिनस फ्लक्स टॉलरेंस, पावर टॉलरेंस और कलर टेम्परेचर टॉलरेंस ±5%, 5000K और CRI>80।
* लाइटिंग बीम, प्रकाश तीव्रता वितरण और प्रकाश दक्षता EN ISO 17025:2005 मानक के अनुसार EN13032 मानक श्रृंखला और LM-79 मानक के लिए जांची गई।
* नवीनतम उत्पाद जानकारी और सामान्य वारंटी शर्तें हमारी वेबसाइट www.DUALRAYS.com पर उपलब्ध हैं
* व्यक्तिगत सूचकांकों के लिए ल्यूमिनस फ्लक्स और पावर पर विस्तृत जानकारी उत्पाद डेटा शीट पर इंगित की गई है।
* एलईडी बिनिंग के कारण मान परिवर्तन के अधीन हो सकते हैं।
* डेटा शीट में पैरामीटर Ta=25°C के लिए दिए गए हैं, जो 4000K/80Ra पर आधारित हैं, 70Ra के साथ 10% अधिक दक्षता
संगत प्रणाली सूची
स्थापना और सुरक्षा निर्देश
- बिजली के झटके से बचने के लिए, स्थापना से पहले बिजली की आपूर्ति बंद कर दें
- लैंप को राष्ट्रीय विद्युत संहिता और संबंधित स्थानीय कोड के अनुसार योग्य इलेक्ट्रीशियन या तकनीशियन द्वारा स्थापित और संचालित किया जाना चाहिए
- लैंप को ध्यान से खोलें और जांचें, किसी भी क्षति की रिपोर्ट करें और यदि परिवहन के दौरान कोई भी हिस्सा क्षतिग्रस्त हो गया हो तो सभी पैकिंग सामग्री सहेजें
- यदि लैंप क्षतिग्रस्त है, तो इसका उपयोग न करें!
