क्लिक-फास्ट 75W डिप स्विचेबल RM5 यूनिवर्सल LED लीनियर रेट्रोफिट लाइट मॉड्यूलमल्टी-कनेक्शन के लिए 5/7 पोल वैगो कनेक्टर के साथ
RM5 लीनियर रेट्रोफिट मॉड्यूल को रेल सिस्टम पर मौजूदा T5/T8 फ्लोरोसेंट लाइटिंग फिक्स्चर को बदलने के लिए विकसित किया गया है।

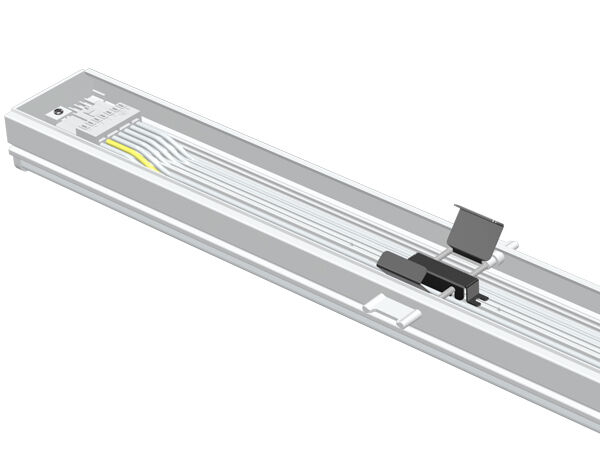

पारंपरिक फ्लोरोसेंट लाइट फिक्स्चर के लिए, ट्रंक रेल में मूल तारों को स्नैप किया जा सकता है, और लिंक करने योग्य केबल को वैगो® कनेक्टर के माध्यम से मॉड्यूल के अंदर डिज़ाइन किया गया है।
कनेक्टर।
यह पिछले 25 वर्षों में स्थापित लगभग सभी ट्रंक रेल सिस्टम के साथ काम करता है, पुराने 2 x36w, 1 x58w और 2 x58w T5/T8 फ्लोरोसेंट लाइट को रिफ्लेक्टर के साथ और बिना बदलने के लिए एक आदर्श रेट्रोफिट समाधान है।
तेज स्थापना, 40 सेकंड के भीतर बिना किसी उपकरण के मौजूदा ट्रंक सिस्टम के साथ आसान प्रतिस्थापन।
मौजूदा ट्रंकिंग सिस्टम पर किसी भी भौतिक संशोधन की आवश्यकता नहीं है, बस प्लग एंड प्ले
मुख्य विशेषताएं और विनिर्देश
- उच्च चमक SMD2835 LEDs 0.5W 75LM TRIDONIC/PHILIPS/BOKE ड्राइवर डिप स्विचेबल के साथ;
- पिछले 25 वर्षों में स्थापित 95% प्रमुख ट्रंकिंग सिस्टम के साथ संगत;
- मौजूदा 2x36W, 1x58W और 2x58W T5/T8 फ्लोरोसेंट लैंप या LED ट्यूब लाइट को रिफ्लेक्टर के साथ और बिना बदलने के लिए आदर्श रेट्रोफिट समाधान;
- 30/60/90/110/डबल 25/25L/25R, 120 (PC कवर के साथ) ऑप्टिक्स वैकल्पिक;
- IP40/IK08 सुरक्षा;
- मौजूदा ट्रंकिंग सिस्टम पर किसी भी भौतिक संशोधन की आवश्यकता नहीं है;
- श्रम लागत बचत और दोहरी सुरक्षा आश्वासन के लिए सुरक्षा श्रृंखला आरक्षित;
- विभिन्न बुद्धिमान नियंत्रण: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, Zigbee और आपातकालीन;
- सिंगल फेज (L/N/E) या थ्री फेज (L1/L2/L3/N/FG) वैकल्पिक;
- L80/B10 @ 58,000 घंटे का जीवनकाल;
- विशेष परियोजनाओं के लिए अनुकूलन उपलब्ध;
उपलब्ध विकल्प
- ड्राइवर: TRIDONIC / PHILIPS / BOKE नॉन-SELV ड्राइवर
- नियंत्रण और डिमिंग: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, Zigbee और आपातकालीन
- बीम कोण: 30/60/90/110/डबल 25/25L/25R, 120 (PC कवर के साथ) ऑप्टिक्स वैकल्पिक
- सिंगल फेज (L/N/E) या थ्री फेज (L1/L2/L3/N/FG) वैकल्पिक;

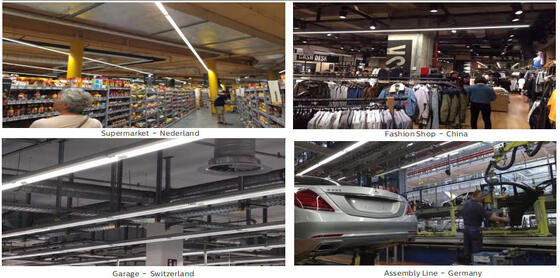

अनुशंसित अनुप्रयोग
- बड़े पैमाने पर खुदरा आउटलेट;
- औद्योगिक हॉल;
- गोदाम स्थान;
- फैक्ट्री हॉल;
- अन्य अर्ध-औद्योगिक अनुप्रयोग;
तकनीकी विनिर्देश
सामान्य प्रणाली
| आवास सामग्री |
एक्सट्रूडेड एल्यूमीनियम EN755 मानक के अनुसार |

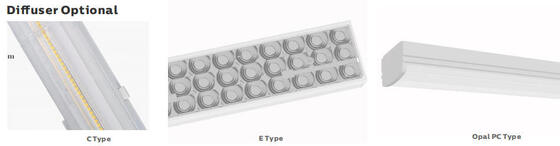

| डिफ्यूज़र सामग्री |
एक्सट्रूडेड PC/PMMA UNE-EN ISO 21305-1:2020 मानक के अनुसार, यूवी फिल्टर सशर्त (IK10) |
| आवास रंग |
सफेद (RAL9016), अन्य रंग वैकल्पिक |
| समूह नियंत्रण |
3-फेज स्विचेबल वैकल्पिक, L1 /L2 /L3 को DIP स्विच द्वारा बदला जा सकता है |
| LED थर्मल डिसिपेशन |
फिनलेस 6063 AL ल्यूमिनेयर बॉडी के माध्यम से, प्रवाहकीय तरल पदार्थ के बिना। उच्च-चालकता लीड-मुक्त सोल्डर पेस्ट के माध्यम से LED मॉड्यूल के साथ थर्मल संपर्क सुनिश्चित करने वाला निष्क्रिय संवहन अपव्यय |
| लैंप प्रकार |
LED विनिमेय |
| प्रकाश आउटलेट |
प्रत्यक्ष |
| अनुशंसित माउंटेड ऊंचाई |
2 - 12 मीटर |
| रखरखाव |
ड्राइवर / लेंस खुला / पेंच के साथ बंद |
| ड्राइवर |
DIP स्विच के माध्यम से पावर एडजस्टेबल के साथ निरंतर करंट, ल्यूमिनेयर में एम्बेडेड, प्री-वायर्ड |
| डिमिंग नियंत्रण |
ON-OFF | 1-10V डिमिंग | DALI-2 | मेश | Zigbee | Casambi |
| IP रेटिंग |
IP40 |
| IK रेटिंग |
IK08 |
| सुरक्षा वर्ग |
क्लास I |
| ग्लो वायर |
850°C (30 सेकंड के तहत) |
| केबल एंट्री |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (अधिकतम अनुभाग 4.0mm2) |
| स्थापना |
सीधा प्रतिस्थापन |
| स्मार्ट फ़ंक्शन |

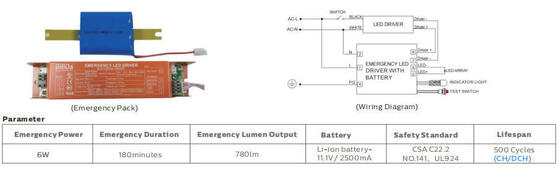

आपातकालीन |
विद्युत प्रणाली
| थ्रू-वायरिंग |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 डिमिंग वायर स्टैंड के रूप में |
| मुख्य वोल्टेज |
220~240VAC/ 50/60Hz, 180-264VDC |
| पावर फैक्टर (PF) |
≥0.93 |
| कुल हार्मोनिक डिस्टॉर्शन (THD) |
<10% |
| आउटपुट प्रकार |
नॉन-SELV (गैर-पृथक) |
| फ्लिकर फैक्टर |
<1% |
| स्ट्रोबोस्कोपिक विजिबिलिटी मेजर (SVM) |
<0.4 |
| स्ट्रोबोस्कोपिक प्रभावों की बोधगम्यता (Pst) |
<1 |
| टर्मिनल कनेक्शन |
लूप-थ्रू वायरिंग शामिल, 5/7-पोल वैगो कनेक्टर |
| ल्यूमिनेयर पावर |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
फोटोमेट्री सिस्टम
| LEDs |
SMD2835 (0.5W) |
| CCT (सहसंबद्ध रंग तापमान) |
सिंगल CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT वैकल्पिक (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K पसंद के लिए)
|
| CRI (रंग प्रतिपादन सूचकांक) |
>80Ra मानक के लिए (>90Ra उच्च CRI के लिए उपलब्ध) |
| फोटोबायोलॉजिकल सुरक्षा |
RG0 (जोखिम से मुक्त) |
| EEC (ऊर्जा दक्षता वर्ग) |
A++ |
| SDCM (रंग मिलान का मानक विचलन) |
<5 (SDCM<3 वैकल्पिक) |
| UGR (4H, 8H) |
24.9 (क्रॉस) 23.4 (अनुदैर्ध्य) |

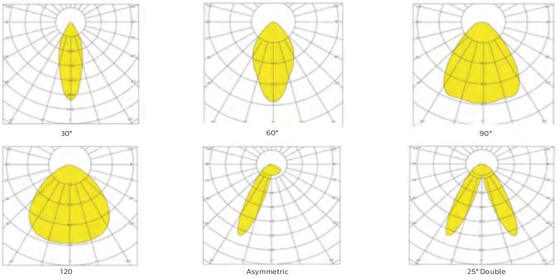

| बीम कोण |
30° | 60° | 90° | 120° | असममित 25° L | असममित 25° R | 25° डबल |
| औसत ल्यूमिनेयर उपयोगी जीवनकाल |
100,000 घंटे (L80B10) |
| e.o.l पर ल्यूमिनस रखरखाव |
>70% |
| ल्यूमिनस दक्षता |
160LPW (PROLine) वैकल्पिक |
| उत्पाद |
RM लीनियर LED रेट्रोफिट मॉड्यूल |
| रेटेड पावर |
75W DIP (25~75W) |
| ल्यूमेन्स डिलीवर्ड @ 5000K, CRI>80 (PRO) |
अधिकतम 12,000lm |
संचालन की स्थितियाँ
| संचालन तापमान / आर्द्रता |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, संघनित नहीं |
| भंडारण तापमान / आर्द्रता |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, संघनित नहीं |
| औसत LED उपयोगी समय L90B10 |
≥0.96 |
| रेटेड नाममात्र जीवनकाल (Tp<70°C) |
100,000H तक |
| ड्राइवर MTBF |
500,000H, MIL-HDBK-217F(25°C) |
| कंपन प्रतिरोधी |
10~500Hz, 5G 12min / 1चक्र, 72min के लिए अवधि। प्रत्येक X,Y,Z अक्षों के साथ |
| ध्वनिक शोर |
<25dB (30cm दूरी, सामान्य संचालन) |
| गारंटी |
5 साल (7 साल तक विस्तार योग्य) |
प्रमाणन
| वैश्विक प्रमाण पत्र |
ENEC | CE | RoHS | D-mark | KEMA-KEUR सूचीबद्ध, SAA | C-Tick | RCM | CB | ETL/CETL | DLC प्रीमियम |
| सुरक्षा निर्देश |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC निर्देश |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| अन्य निर्देश |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* ल्यूमिनस फ्लक्स टॉलरेंस, पावर टॉलरेंस और रंग तापमान टॉलरेंस ±5%, 5000K और CRI>80।
* लाइटिंग बीम, प्रकाश तीव्रता वितरण और प्रकाश दक्षता EN ISO 17025:2005 मानक के अनुसार EN13032 मानक श्रृंखला और LM-79 मानक के लिए जांची गई।
* नवीनतम उत्पाद जानकारी और सामान्य वारंटी शर्तें हमारी वेबसाइट www.DUALRAYS.com पर उपलब्ध हैं
* व्यक्तिगत सूचकांकों के लिए ल्यूमिनस फ्लक्स और पावर पर विस्तृत जानकारी उत्पाद डेटा शीट पर इंगित की गई है।
* LED बिनिंग के कारण मान परिवर्तन के अधीन हो सकते हैं।
* डेटा शीट में पैरामीटर Ta=25°C के लिए दिए गए हैं, जो 4000K/80Ra पर आधारित हैं, 70Ra के साथ 10% अधिक दक्षता
संगत प्रणाली सूची
स्थापना और सुरक्षा निर्देश
- बिजली के झटके से बचने के लिए, स्थापना से पहले बिजली की आपूर्ति बंद करना सुनिश्चित करें
- लैंप को राष्ट्रीय विद्युत संहिता और संबंधित स्थानीय कोड के अनुसार योग्य इलेक्ट्रीशियन या तकनीशियन द्वारा स्थापित और संचालित किया जाना चाहिए
- लैंप को अनपैक करें और ध्यान से जांचें, किसी भी क्षति की रिपोर्ट करें और यदि परिवहन के दौरान कोई हिस्सा क्षतिग्रस्त हो गया हो तो सभी पैकिंग सामग्री को बचाएं
- यदि लैंप क्षतिग्रस्त है, तो इसका उपयोग न करें!
निर्माता का बयान
LED ल्यूमिनेयर के अंतर्राष्ट्रीय मानक के अनुसार, DUALRAYS औपचारिक रूप से दावा करता है कि DUALRAYS LED लीनियर लाइट (लीनियर रेट्रोफिट मॉड्यूल) श्रृंखला उत्पादों को केवल इनडोर या अर्ध-आउटडोर तटस्थ वातावरण में लागू करने की अनुमति है। DUALRAYS उत्पादों के लिए पूर्ण वारंटी का वादा करता है। उच्च/निम्न तापमान, उच्च आर्द्रता, उच्च लवणता, उच्च-अमोनिया आदि सहित कोई भी गंभीर वातावरण अनुप्रयोग निर्माता से आधिकारिक पुष्टि के बिना अनुमत नहीं है। यदि कोई गलत अनुप्रयोग होता है, तो वारंटी नीति अब गारंटीकृत नहीं है।
कंपनी की क्षमताएं
- पेशेवर टीम:>15 साल का अनुभव, अपना कारखाना, >10 इंजीनियरों की टीम, शक्तिशाली उत्पादन क्षमता और क्यूसी प्रबंधन प्रणाली
- विश्वसनीय ब्रांड:यूरोप के ग्राहकों के साथ स्थिर दीर्घकालिक सहयोग स्थापित, बेहतर सेवा के लिए नीदरलैंड में गोदाम
- DIALux सिमुलेशन:हमारी इंजीनियरिंग टीम आपके आवेदन मापदंडों के आधार पर सिमुलेशन सेवाएं प्रदान करती है
- गुणवत्ता मानक:सभी LED ल्यूमिनेयर TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 प्रमाणन के साथ CE, RoHS मानकों का अनुपालन करते हैं
शिपिंग जानकारी
छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है लेकिन इसमें अधिक समय लगता है। तत्काल ऑर्डर के लिए, हम हवाई अड्डे तक हवाई माल भाड़ा और हमारे शिपिंग पार्टनर द्वारा आपके दरवाजे तक डिलीवरी का सुझाव देते हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: TB7 LED ट्यूबलर लाइट के लिए वारंटी क्या है?
पुनः: 5 साल की वारंटी। यदि इस अवधि के दौरान हमारी ओर से कोई गुणवत्ता समस्या आती है, तो हम शिपिंग लागत और प्रतिस्थापन को कवर करेंगे।
Q2: आप किन भुगतान विधियों को स्वीकार करते हैं?
पुनः: हम वेस्टर्न यूनियन, पेपैल, टी/टी, एल/सी सहित कई भुगतान विधियों को स्वीकार करते हैं। थोक ऑर्डर के लिए मानक भुगतान टी/टी है: 30% अग्रिम में, 70% शिपमेंट से पहले शेष। बैंक जानकारी पीआई में प्रदान की गई है।
Q3: CRI क्या है?
पुनः: CRI (कलर रेंडरिंग इंडेक्स) इंगित करता है कि प्रकाश के तहत रंग कितनी सटीकता से दिखाई देते हैं। उच्च CRI उच्च लागत पर बेहतर रंग सटीकता प्रदान करता है। मानक CRI >80Ra है, जिसमें 90Ra उच्च लागत पर उपलब्ध है।
Q4: क्या मैं केवल आवास अलग से खरीद सकता हूँ?
पुनः: हम केवल पूर्ण ल्यूमिनेयर फिक्स्चर की आपूर्ति करते हैं, लेकिन SKD/CKD (सेमी-नॉक डाउन/पूरी तरह से नॉक डाउन) विकल्प उपलब्ध हैं।
Q5: क्या हमारे देश में आयात करने के लिए सस्ती शिपिंग लागत है?
पुनः: छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है। तत्काल ऑर्डर के लिए, हवाई अड्डे तक हवाई माल भाड़ा और डिलीवरी सेवा का सुझाव दिया जाता है।
Q6: यदि हमारी अपनी बाजार स्थिति है तो क्या हमें समर्थन मिल सकता है?
पुनः: कृपया हमें अपनी विस्तृत बाजार आवश्यकताओं के बारे में सूचित करें। हम सर्वोत्तम समाधान खोजने के लिए चर्चा करेंगे और सहायक सुझाव प्रस्तावित करेंगे।
Q7: कौन से डिमिंग फ़ंक्शन उपलब्ध हैं?
पुनः: DALI, PIR, 1-10V डिमिंग उपलब्ध है। बुद्धिमान नियंत्रण विकल्पों के लिए अंतर्निहित डेलाइट सेंसर उपलब्ध है।
Q8: आपके TB7 LED ट्यूबलर लाइट के अनुप्रयोग क्या हैं?
पुनः: अनुप्रयोगों में शामिल हैं: फ्लोरोसेंट NCF का प्रतिस्थापन; खाद्य प्रसंस्करण संयंत्र; रासायनिक सुविधाएं; पशु स्थिर गोदाम; कार धोने की जगहें; बाहरी और इनडोर स्थान।
