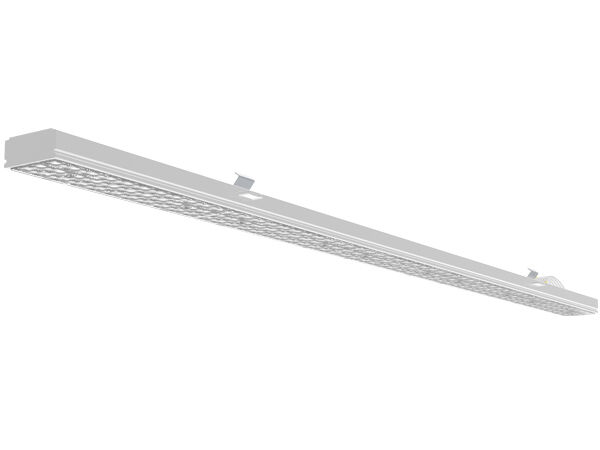

क्लिक-फास्ट 75W डीआईपी स्विच करने योग्य आरएम 5 यूनिवर्सल एलईडी रैखिक रीट्रोफिट लाइट मॉड्यूल अपने मौजूदा टी 5 / टी 8 ट्रंकिंग सिस्टम को स्विच करें एईजी फ्लोरा फ्लोलाइट कैंडम लाइट लाइट Regiolux Zumtobel Philips ect
RM5 रैखिक अनुवर्ती मॉड्यूल को रेल प्रणालियों पर मौजूदा T5/T8 फ्लोरोसेंट प्रकाश व्यवस्थाओं को बदलने के लिए विकसित किया गया है।

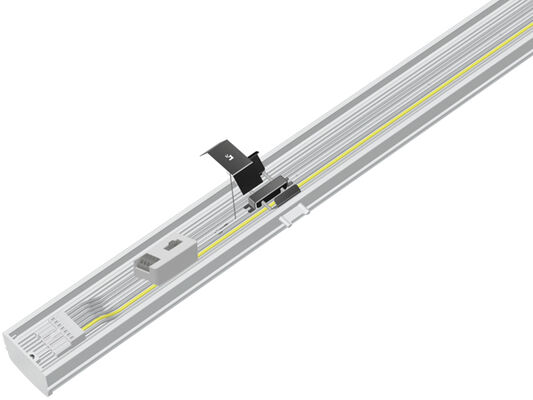

पारंपरिक फ्लोरोसेंट प्रकाश व्यवस्था के लिए, ट्रंक रेल में मूल तारों टूट सकता है, और केबल के माध्यम से कनेक्टेबल WAGO के माध्यम से मॉड्यूल के अंदर डिजाइन किया गया है
कनेक्टर।
यह पिछले 25 वर्षों में स्थापित लगभग सभी ट्रंक रेल प्रणालियों के साथ काम करता है, पुराने 2 x36w, 1 x58w और 2 x58w T5/T8 फ्लोरोसेंट लाइट को प्रतिबिंबकों के साथ और बिना बदलने के लिए एकदम सही बाद का समाधान।

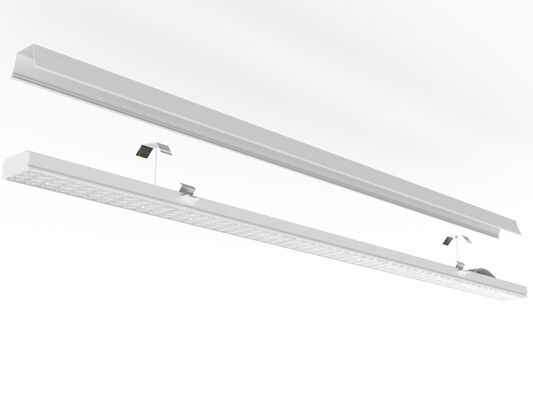

त्वरित स्थापना, 40 सेकंड के भीतर उपकरण के बिना मौजूदा ट्रंक प्रणाली के साथ आसान प्रतिस्थापन।
किसी भी भौतिक संशोधन मौजूदा ट्रंकिंग प्रणाली पर आवश्यक नहीं है, बस प्लग और खेलने
प्रमुख विशेषताएं और विनिर्देश
- उच्च चमक SMD2835 एलईडी 0.5W 75LM TRIDONIC/PHILIPS/BOKE ड्राइवर डीआईपी स्विच करने योग्य के साथ;
- पिछले 25 वर्षों में स्थापित 95% अग्रणी ट्रंकिंग सिस्टम के साथ संगत;
- विद्यमान 2x36W, 1x58W और 2x58W T5/T8 फ्लोरोसेंट लैंप या एलईडी ट्यूब लाइट को रिफ्लेक्टर के साथ या बिना बदलने के लिए आदर्श रीट्रोफिट समाधान;
- 30/60/90/110/डबल 25/25L/25R, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक;
- IP40/IK08 सुरक्षा;
- मौजूदा ट्रंकिंग सिस्टम पर किसी भी भौतिक संशोधन की आवश्यकता नहीं है;
- श्रम लागत की बचत और दोहरी सुरक्षा सुनिश्चित करने के लिए आरक्षित सुरक्षा श्रृंखला;

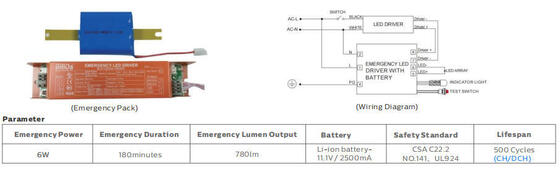

- विभिन्न बुद्धिमान नियंत्रणः 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, ज़िगबी और आपातकालीन;
- एकल चरण (एल/एन/ई) या तीन चरण (एल1/एल2/एल3/एन/एफजी) वैकल्पिक;
- L80/B10 @ 58.000 घंटे जीवन काल;
- विशेष परियोजनाओं के लिए अनुकूलन उपलब्ध;
उपलब्ध विकल्प
- ड्राइवर: TRIDONIC / PHILIPS / BOKE गैर-स्वयं ड्राइवर
- नियंत्रण और डिमिंग: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, ज़िगबी और आपातकालीन
- बीम कोणः 30/60/90/110/डबल 25/25L/25R, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक
- एकल चरण (एल/एन/ई) या तीन चरण (एल1/एल2/एल3/एन/एफजी) वैकल्पिक;

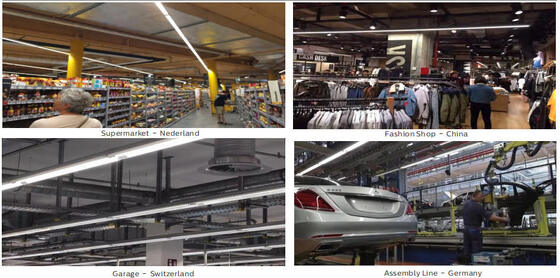

अनुशंसित अनुप्रयोग
- बड़े पैमाने पर खुदरा आउटलेट;
- औद्योगिक हॉल;
- गोदाम स्थान;
- कारखाना हॉल;
- अन्य अर्ध औद्योगिक अनुप्रयोग;
तकनीकी विनिर्देश
सामान्य प्रणाली
| आवास सामग्री |
EN755 मानक के अनुसार एक्सट्रूडेड एल्यूमीनियम |
| विसारक सामग्री |
UNE-EN ISO 21305-1:2020 मानक के अनुसार पीसी/पीएमएमए एक्सट्रूडेड, यूवी फिल्टर सशर्त (IK10) |
| आवास का रंग |
सफेद (RAL9016), अन्य रंग वैकल्पिक |
| समूह नियंत्रण |
3-चरण स्विच करने योग्य वैकल्पिक, L1 / L2 / L3 डीआईपी स्विच द्वारा बदला जा सकता है |
| एलईडी थर्मल विसर्जन |
बिना पंखों के 6063 AL प्रकाश व्यवस्था के शरीर के माध्यम से, प्रवाहकीय तरल पदार्थों के बिना। निष्क्रिय अभिसरण फैलाव उच्च चालकता के माध्यम से एलईडी मॉड्यूल के साथ थर्मल संपर्क सुनिश्चित करता है |
| दीपक का प्रकार |
एलईडी विनिमेय |
| प्रकाश आउटलेट |
प्रत्यक्ष |
| अनुशंसित घुड़सवार ऊंचाई |
2 से 12 मीटर |
| रखरखाव |
ड्राइवर / लेंस खुला / पेंच के साथ बंद |
| ड्राइवर |
डीआईपी स्विच के माध्यम से पावर समायोज्य के साथ निरंतर धारा, प्रकाश व्यवस्था में एम्बेडेड, पूर्व वायर्ड |
| डिमिंग नियंत्रण |
ON-OFF. 1-10V डिमिंग. DALI-2. Mesh. Zigbee. |
| आईपी रेटिंग |
IP40 |
| आईके रेटिंग |
IK08 |
| सुरक्षा वर्ग |
वर्ग I |
| चमकती तार |
850°C (30 से कम) |
| केबल प्रवेश |
H05RN-F 3 * 2.5 मिमी2 |
| स्थापना |
प्रत्यक्ष प्रतिस्थापन |
| स्मार्ट फ़ंक्शन |
आपातकाल |
विद्युत प्रणाली
| तारों के माध्यम |
3x2.5mm2/5x2.5mm2 + 2x1.5mm2 डिमिंग वायर स्टैंड के रूप में |
| मुख्य वोल्टेज |
220~240VAC/ 50/60Hz, 180-264VDC |
| पावर फैक्टर (पीएफ) |
≥0.93 |
| कुल हार्मोनिक विरूपण (THD) |
<10% |
| आउटपुट प्रकार |
गैर-एसईएलवी (गैर-पृथक) |
| फ्लिपर फैक्टर |
< 1% |
| स्ट्रोबोस्कोपिक दृश्यता माप (एसवीएम) |
<0.4 |
| स्ट्रोबोस्कोपिक प्रभावों की धारणा (पीएसटी) |
<1 |
| टर्मिनल कनेक्शन |
लूप-थ्रू वायरिंग शामिल, 5/7 पोल WAGO कनेक्टर |
| प्रकाशक शक्ति |
B10A |
बी16ए |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
फोटोमेट्रिक प्रणाली
| एलईडी |
SMD2835 (0.5W) |
| सीसीटी (संबंधित रंग तापमान) |
सिंगल सीसीटी (3000K∙ 4000K∙ 5000K∙ 5700K∙ 6500K)
3 CCT वैकल्पिक (3000-4000-5000K. 3000-4500-6000K.
|
| सीआरआई (रंग प्रतिपादन सूचकांक) |
मानक के लिए > 80Ra (> उच्चतम CRI के लिए 90Ra उपलब्ध) |
| फोटोबायोलॉजिकल सुरक्षा |
आरजी0 (जोखिम मुक्त) |
| ईईसी (ऊर्जा दक्षता वर्ग) |
ए++ |
| एसडीसीएम (रंग मिलान का मानक विचलन) |
<5 (एसडीसीएम <3 वैकल्पिक) |
| UGR (4H, 8H) |
24.9 (क्रॉस) 23.4 (लंबाई) |

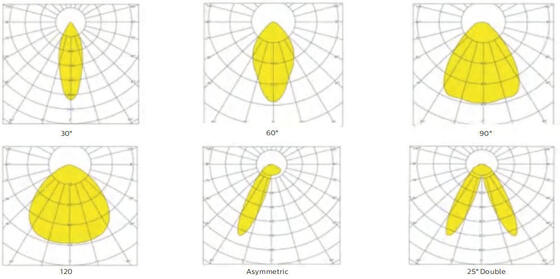

| बीम कोण |
30° 60° 90° 120° असममित 25° L असममित 25° R 25° डबल |
| औसत प्रकाशक उपयोगी जीवनकाल |
100,000 घंटे (L80B10) |
| ई.ओ.एल. में ल्यूमेन रखरखाव |
>70% |
| प्रकाश की प्रभावशीलता |
160LPW (PROLine) वैकल्पिक |
| उत्पाद |
आरएम रैखिक एलईडी रीट्रोफिट मॉड्यूल |
| नामित शक्ति |
75W डीआईपी (25~75W) |
| एल्यूमेन वितरित @ 5000K, CRI>80 (PRO) |
अधिकतम 12000lm |
परिचालन की शर्तें
| ऑपरेशन तापमान / आर्द्रता |
-20~ +50°C (-4°F ~ 122°F) /5~85% आरएच, बिना संघनित |
| भंडारण तापमान / आर्द्रता |
-40~+60°C (-40°F~140°F) /5~85% आरएच, बिना संघनित |
| औसत एलईडी उपयोगी समय L90B10 |
≥0.96 |
| नाममात्र जीवन काल (Tp <70°C) |
100,000H तक |
| ड्राइवर एमटीबीएफ |
500,000H, MIL-HDBK-217F ((25°C) |
| कंपन प्रतिरोधी |
10~500 हर्ट्ज, 5जी 12 मिनट / 1 चक्र, 72 मिनट के लिए अवधि। प्रत्येक X,Y,Z अक्षों के साथ |
| ध्वनिक शोर |
<25dB (30cm दूरी, सामान्य संचालन) |
| गारंटी |
5 वर्ष (अधिकतम 7 वर्ष तक का विस्तार) |
प्रमाणपत्र
| वैश्विक प्रमाणपत्र |
ENEC CE RoHS D-मार्क KEMA-KEUR सूचीबद्ध, SAA सी-टिक आरसीएम सीबी ETL/CETL डीएलसी प्रीमियम |
| सुरक्षा निर्देश |
EN 60598-1। EN 60598-2-3। EN 62493। |
| ईएमसी निर्देश |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| अन्य निर्देश |
IEC 62262 -- EN 13032-4 -- EN 62717 -- EN 6272-1 -- EN 6272-2-1 -- EN 61643-11 |
* प्रकाश प्रवाह सहिष्णुता, शक्ति सहिष्णुता और रंग तापमान सहिष्णुता ±5%, 5000K और CRI> 80.
* प्रकाश किरण, प्रकाश तीव्रता वितरण और प्रकाश दक्षता EN ISO 17025:2005 मानक EN13032 मानक श्रृंखला और LM-79 मानक के अनुसार जांच की गई है।
* हमारी वेबसाइट www.DUALRAYS.com पर उपलब्ध उत्पाद जानकारी और सामान्य वारंटी शर्तें उपलब्ध हैं
* उत्पाद डेटा शीट पर व्यक्तिगत सूचकांक के लिए प्रकाश प्रवाह और शक्तियों के बारे में विस्तृत जानकारी दी गई है।
* एलईडी बीनिंग के कारण मान बदल सकते हैं।
* डेटा शीट में दिए गए पैरामीटर Ta=25°C के लिए, 4000K/80Ra पर आधारित, 70Ra के साथ 10% अधिक दक्षता

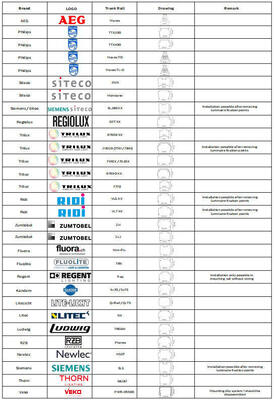

संगत प्रणाली सूची

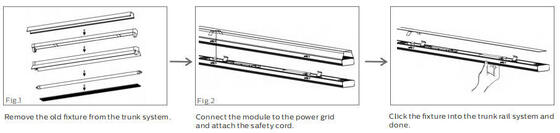

स्थापना और सुरक्षा के निर्देश
- बिजली के झटके से बचने के लिए, स्थापना से पहले बिजली की आपूर्ति बंद है सुनिश्चित करें
- दीपक को राष्ट्रीय विद्युत संहिता और संबंधित स्थानीय संहिता के अनुसार योग्य इलेक्ट्रीशियन या तकनीशियन द्वारा स्थापित और संचालित किया जाना चाहिए।
- लाइट को अनपैक करें और सावधानीपूर्वक जांचें, किसी भी क्षति की सूचना दें और यदि किसी भी हिस्से को परिवहन के दौरान क्षतिग्रस्त किया गया हो तो सभी पैकिंग सामग्री को बचाएं
- यदि दीपक क्षतिग्रस्त है, तो उसका उपयोग न करें!
निर्माता का बयान
एलईडी प्रकाश व्यवस्था के अंतर्राष्ट्रीय मानक के अनुसार,DUALRAYS ने औपचारिक रूप से दावा किया है कि DUALRAYS एलईडी लाइनर लाइट (लाइनर रिट्रोफिट मॉड्यूल) श्रृंखला के उत्पादों को केवल इनडोर या अर्ध-आउटडोर तटस्थ वातावरण में लागू करने की अनुमति है. ड्यूलरेस उत्पादों के लिए पूर्ण वारंटी का वादा करता है. उच्च/कम तापमान, उच्च आर्द्रता, उच्च लवणता, उच्च अमोनिया आदि सहित किसी भी कठोर वातावरण अनुप्रयोग.निर्माता की आधिकारिक पुष्टि के बिना अनुमति नहीं हैयदि कोई गलत आवेदन होता है, तो वारंटी नीति की गारंटी नहीं है।
कंपनी की क्षमता
- पेशेवर टीमः>15 वर्ष का अनुभव, स्वयं का कारखाना, >10 इंजीनियर टीम, शक्तिशाली उत्पादन क्षमता और QC प्रबंधन प्रणाली
- विश्वसनीय ब्रांडःयूरोप के ग्राहकों के साथ स्थिर दीर्घकालिक सहयोग स्थापित, बेहतर सेवा के लिए नीदरलैंड में गोदाम
- डायलक्स सिमुलेशनःहमारी इंजीनियरिंग टीम आपके आवेदन मापदंडों के आधार पर सिमुलेशन सेवाएं प्रदान करती है
- गुणवत्ता मानकःसभी एलईडी लैंप CE, RoHS मानकों के अनुरूप हैं TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 प्रमाणपत्रों के साथ
शिपिंग की जानकारी
छोटे आदेशों के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक आदेशों के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है लेकिन अधिक समय लगता है। तत्काल आदेशों के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है।हम हवाई जहाज से हवाई अड्डे तक माल ढुलाई का सुझाव देते हैं और हमारे शिपिंग पार्टनर आपके दरवाजे तक डिलीवरी करते हैं.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: टीबी7 एलईडी ट्यूबलर लाइट की वारंटी क्या है?
RE: 5 साल की वारंटी. यदि इस अवधि के दौरान हमारी ओर से किसी भी गुणवत्ता की समस्या होती है, तो हम शिपिंग लागत और प्रतिस्थापन को कवर करेंगे.
प्रश्न 2: आप किस प्रकार के भुगतान स्वीकार करते हैं?
RE: हम वेस्टर्न यूनियन, पेपैल, टी/टी, एल/सी सहित कई भुगतान विधियों को स्वीकार करते हैं। थोक आदेशों के लिए मानक भुगतान टी/टी हैः 30% अग्रिम, शिपमेंट से पहले 70% शेष राशि। बैंक की जानकारी PI में दी गई है.
प्रश्न 3: सीआरआई क्या है?
RE: CRI (कलर रेंडरिंग इंडेक्स) इंगित करता है कि प्रकाश के तहत रंग कितनी सटीक रूप से दिखाई देते हैं। उच्च CRI उच्च लागत पर बेहतर रंग सटीकता प्रदान करता है। मानक CRI > 80Ra है,उच्च लागत पर उपलब्ध 90Ra के साथ.
प्रश्न 4: क्या मैं केवल आवास को अलग से खरीद सकता हूं?
RE: हम केवल पूर्ण लैंप फिक्स्चर की आपूर्ति करते हैं, लेकिन SKD/CKD (Semi-Knocked Down/Completely Knocked Down) विकल्प उपलब्ध हैं।
Q5: क्या हमारे देश में आयात करने के लिए सस्ती शिपिंग लागत है?
RE: छोटे आदेशों के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक आदेशों के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है। तत्काल आदेशों के लिए,हवाई जहाज से हवाई अड्डे तक माल ढुलाई और डिलीवरी सेवा का सुझाव दिया जाता है।.
प्रश्न 6: यदि हमारे पास अपनी बाजार स्थिति है तो क्या हम समर्थन प्राप्त कर सकते हैं?
RE: कृपया हमें अपनी विस्तृत बाजार आवश्यकताओं के बारे में सूचित करें। हम आपके लिए सबसे अच्छा समाधान खोजने के लिए उपयोगी सुझावों पर चर्चा और प्रस्ताव करेंगे।
प्रश्न 7: कौन से डिमिंग फ़ंक्शन उपलब्ध हैं?
RE: DALI, PIR, 1-10V डिमिंग उपलब्ध है। बुद्धिमान नियंत्रण विकल्पों के लिए उपलब्ध अंतर्निहित दिन के प्रकाश सेंसर।
प्रश्न 8: आपके टीबी7 एलईडी ट्यूबलर लाइट के अनुप्रयोग क्या हैं?
RE: अनुप्रयोगों में शामिल हैंः फ्लोरोसेंट NCF के प्रतिस्थापन; खाद्य प्रसंस्करण संयंत्र; रासायनिक सुविधाएं; पशु स्थिर गोदाम; कार धोने के स्थान; बाहरी और इनडोर स्थान।
