क्लिक-फास्ट आरएम5 यूनिवर्सल एलईडी लीनियर रेट्रोफिट लाइट मॉड्यूल 75W डिप स्विचेबल 160LPW 3CCT के साथ

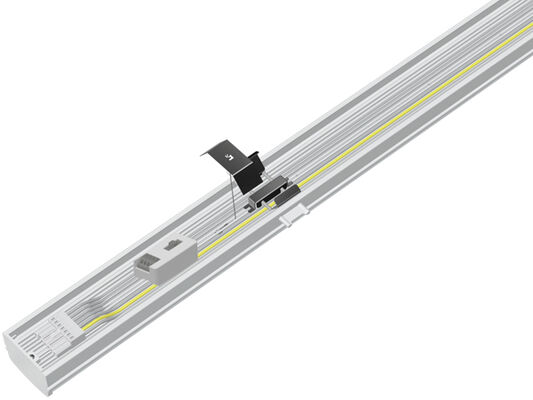

आरएम5 लीनियर रेट्रोफिट मॉड्यूल को रेल सिस्टम पर मौजूदा टी5/टी8 फ्लोरोसेंट लाइटिंग फिक्स्चर को बदलने के लिए विकसित किया गया है।
पारंपरिक फ्लोरोसेंट लाइट फिक्स्चर के लिए, ट्रंक रेल में मूल तार को स्नैप किया जा सकता है, और लिंक करने योग्य थ्रू केबल को वैगो®
कनेक्टर के माध्यम से मॉड्यूल के अंदर डिज़ाइन किया गया है।
यह पिछले 25 वर्षों में स्थापित लगभग सभी ट्रंक रेल सिस्टम के साथ काम करता है, पुराने 2 x36w, 1 x58w और 2 x58w टी5/टी8 फ्लोरोसेंट लाइट को रिफ्लेक्टर के साथ और बिना रिफ्लेक्टर के बदलने के लिए एक आदर्श रेट्रोफिट समाधान है।
त्वरित स्थापना, 40 सेकंड के भीतर बिना किसी उपकरण के मौजूदा ट्रंक सिस्टम के साथ आसान प्रतिस्थापन।
मौजूदा ट्रंकिंग सिस्टम पर किसी भी भौतिक संशोधन की आवश्यकता नहीं है, बस प्लग एंड प्ले
मुख्य विशेषताएं और विनिर्देश
- उच्च चमक एसएमडी2835 एलईडी 0.5W 75LM ट्रिडोनिक/फिलिप्स/बोके ड्राइवर डिप स्विचेबल के साथ;
- पिछले 25 वर्षों में स्थापित 95% प्रमुख ट्रंकिंग सिस्टम के साथ संगत;
- मौजूदा 2x36W, 1x58W और 2x58W T5/T8 फ्लोरोसेंट लैंप या एलईडी ट्यूब लाइट को रिफ्लेक्टर के साथ और बिना रिफ्लेक्टर के बदलने के लिए आदर्श रेट्रोफिट समाधान;
- 30/60/90/110/डबल 25/25L/25R, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक;
- आईपी40/आईके08 सुरक्षा;
- मौजूदा ट्रंकिंग सिस्टम पर किसी भी भौतिक संशोधन की आवश्यकता नहीं है;
- श्रम लागत बचत और दोहरी सुरक्षा आश्वासन के लिए सुरक्षा श्रृंखला आरक्षित;

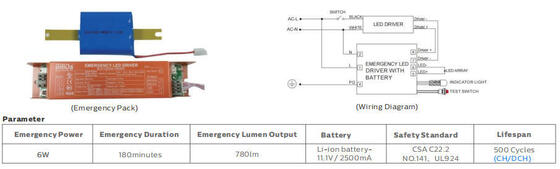

- विभिन्न बुद्धिमान नियंत्रण: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, जिग्बी और आपातकालीन;
- सिंगल फेज (L/N/E) या थ्री फेज (L1/L2/L3/N/FG) वैकल्पिक;
- L80/B10 @ 58,000 घंटे का जीवनकाल;
- विशेष परियोजनाओं के लिए अनुकूलन उपलब्ध;
उपलब्ध विकल्प
- ड्राइवर: ट्रिडोनिक / फिलिप्स / बोके नॉन-एसईएलवी ड्राइवर
- नियंत्रण और डिमिंग: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, जिग्बी और आपातकालीन
- बीम कोण: 30/60/90/110/डबल 25/25L/25R, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक
- सिंगल फेज (L/N/E) या थ्री फेज (L1/L2/L3/N/FG) वैकल्पिक;

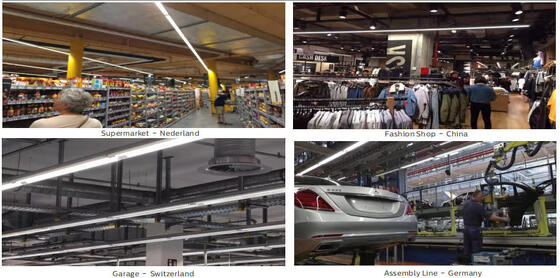

अनुशंसित अनुप्रयोग
- बड़े पैमाने पर खुदरा आउटलेट;
- औद्योगिक हॉल;
- गोदाम स्थान;
- फैक्ट्री हॉल;
- अन्य अर्ध-औद्योगिक अनुप्रयोग;
तकनीकी विनिर्देश
सामान्य प्रणाली
| आवास सामग्री |
एक्सट्रूडेड एल्यूमीनियम EN755 मानक के अनुसार |

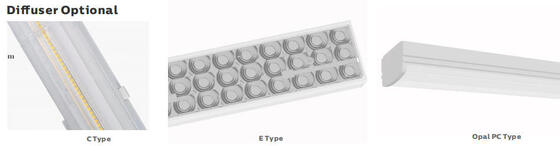

| डिफ्यूज़र सामग्री |
एक्सट्रूडेड पीसी/पीएमएमए UNE-EN ISO 21305-1:2020 मानक के अनुसार, यूवी फिल्टर सशर्त (IK10) |
| आवास रंग |
सफेद (RAL9016), अन्य रंग वैकल्पिक |
| समूह नियंत्रण |
3-फेज स्विचेबल वैकल्पिक, L1 /L2 /L3 को डिप स्विच द्वारा बदला जा सकता है |
| एलईडी थर्मल डिसिपेशन |
फिनलेस 6063 एएल ल्यूमिनेयर बॉडी के माध्यम से, प्रवाहकीय तरल पदार्थ के बिना। उच्च-चालकता लीड-मुक्त सोल्डर पेस्ट के माध्यम से एलईडी मॉड्यूल के साथ थर्मल संपर्क सुनिश्चित करने वाला निष्क्रिय संवहन अपव्यय |
| लैंप प्रकार |
एलईडी विनिमेय |
| प्रकाश आउटलेट |
प्रत्यक्ष |
| अनुशंसित माउंटेड ऊंचाई |
2 - 12 मीटर |
| रखरखाव |
ड्राइवर / लेंस ओपन / क्लोज स्क्रू के साथ |
| ड्राइवर |
डिप स्विच के माध्यम से पावर एडजस्टेबल के साथ निरंतर करंट, ल्यूमिनेयर में एम्बेडेड, प्री-वायर्ड |
| डिमिंग नियंत्रण |
ऑन-ऑफ | 1-10V डिमिंग | DALI-2 | मेश | जिग्बी | कैसामी |
| आईपी रेटिंग |
IP40 |
| IK रेटिंग |
IK08 |
| सुरक्षा वर्ग |
क्लास I |
| ग्लो वायर |
850°C (30 सेकंड के तहत) |
| केबल एंट्री |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (अधिकतम अनुभाग 4.0mm2) |
| स्थापना |
प्रत्यक्ष प्रतिस्थापन |
| स्मार्ट फ़ंक्शन |
आपातकालीन |
विद्युत प्रणाली

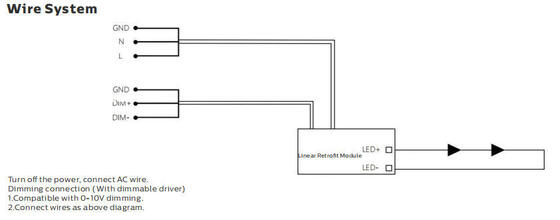

| थ्रू-वायरिंग |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 डिमिंग वायर स्टैंड के रूप में |
| मुख्य वोल्टेज |
220~240VAC/ 50/60Hz, 180-264VDC |
| पावर फैक्टर (PF) |
≥0.93 |
| कुल हार्मोनिक डिस्टॉर्शन (THD) |
<10% |
| आउटपुट टाइप |
नॉन-एसईएलवी (गैर-पृथक) |
| फ्लिकर फैक्टर |
<1% |
| स्ट्रोबोस्कोपिक विजिबिलिटी मेजर (SVM) |
<0.4 |
| स्ट्रोबोस्कोपिक प्रभावों की बोधगम्यता (Pst) |
<1 |
| टर्मिनल कनेक्शन |
लूप-थ्रू वायरिंग शामिल, 5/7-पोल वैगो कनेक्टर |
| ल्यूमिनेयर्स पावर |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
फोटोमेट्री सिस्टम
| एलईडी |
एसएमडी2835 (0.5W) |
| सीसीटी (सहसंबद्ध रंग तापमान) |
सिंगल सीCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 सीCT वैकल्पिक (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K पसंद के लिए)
|
| सीआरआई (कलर रेंडरिंग इंडेक्स) |
>80Ra मानक के लिए (>90Ra उच्च सीआरआई के लिए उपलब्ध) |
| फोटोबायोलॉजिकल सुरक्षा |
आरजी0 (जोखिम से मुक्त) |
| ईईसी (ऊर्जा दक्षता वर्ग) |
A++ |
| एसडीसीएम (रंग मिलान का मानक विचलन) |
<5 (एसडीसीएम<3 वैकल्पिक) |
| यूजीआर (4H, 8H) |
24.9 (क्रॉस) 23.4 (अनुदैर्ध्य) |

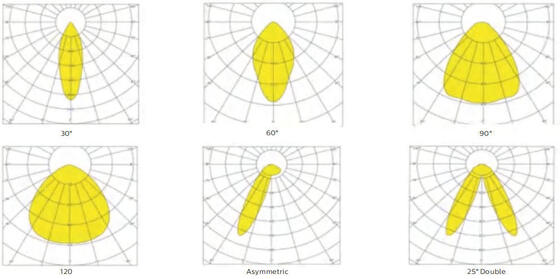

| बीम कोण |
30° | 60° | 90° | 120° | असममित 25° L | असममित 25° R | 25° डबल |
| औसत ल्यूमिनेयर उपयोगी जीवनकाल |
100,000 घंटे (L80B10) |
| ई.ओ.एल. पर ल्यूमेन रखरखाव |
>70% |
| ल्यूमिनस एफिकेसी |
160LPW (PROLine) वैकल्पिक |
| उत्पाद |
आरएम लीनियर एलईडी रेट्रोफिट मॉड्यूल |
| रेटेड पावर |
75W डिप (25~75W) |
| ल्यूमेन्स डिलीवर्ड @ 5000K, CRI>80 (PRO) |
अधिकतम 12,000lm |
संचालन की स्थितियाँ
| संचालन तापमान / आर्द्रता |
-20~ +50°C (-4°F ~ 122°F) / 5~85% आरएच, संघनित नहीं |
| भंडारण तापमान / आर्द्रता |
-40~ +60°C (-40°F ~ 140°F) / 5~85% आरएच, संघनित नहीं |
| औसत एलईडी उपयोगी समय L90B10 |
≥0.96 |
| रेटेड नॉमिनल लाइफटाइम (Tp<70°C) |
100,000H तक |
| ड्राइवर एमटीबीएफ |
500,000H, एमआईएल-एचडीबीके-217एफ (25°C) |
| कंपन प्रतिरोधी |
10~500Hz, 5G 12min / 1साइकिल, 72min के लिए अवधि। प्रत्येक एक्स, वाई, जेड अक्षों के साथ |
| ध्वनिक शोर |
<25dB (30 सेमी दूरी, सामान्य संचालन) |
| गारंटी |
5 साल (7 साल तक विस्तार योग्य) |
प्रमाणन
| वैश्विक प्रमाण पत्र |
ENEC | CE | RoHS | D-मार्क | KEMA-KEUR सूचीबद्ध, SAA | C-Tick | RCM | CB | ETL/CETL | DLC प्रीमियम |
| सुरक्षा निर्देश |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| ईएमसी निर्देश |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| अन्य निर्देश |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* ल्यूमिनस फ्लक्स टॉलरेंस, पावर टॉलरेंस और कलर टेम्परेचर टॉलरेंस ±5%, 5000K और CRI>80।
* लाइटिंग बीम, लाइट इंटेंसिटी डिस्ट्रीब्यूशन और लाइट एफिशिएंसी का परीक्षण EN ISO 17025:2005 नॉर्म फॉर EN13032 नॉर्म सीरीज और LM-79 नॉर्म के अनुसार किया गया है।
* अद्यतित उत्पाद जानकारी और सामान्य वारंटी शर्तें हमारी वेबसाइट www.DUALRAYS.com पर उपलब्ध हैं
* व्यक्तिगत सूचकांकों के लिए ल्यूमिनस फ्लक्स और पावर पर विस्तृत जानकारी उत्पाद डेटा शीट पर इंगित की गई है।
* एलईडी बिनिंग के कारण मान परिवर्तन के अधीन हो सकते हैं।
* डेटा शीट में पैरामीटर Ta=25°C के लिए दिए गए हैं, जो 4000K/80Ra पर आधारित हैं, 70Ra के साथ 10% अधिक दक्षता
संगत प्रणाली सूची
स्थापना और सुरक्षा निर्देश
- बिजली के झटके से बचने के लिए, स्थापना से पहले बिजली की आपूर्ति बंद करना सुनिश्चित करें
- लैंप को राष्ट्रीय विद्युत संहिता और संबंधित स्थानीय कोड के अनुसार योग्य इलेक्ट्रीशियन या तकनीशियन द्वारा स्थापित और संचालित किया जाना चाहिए
- लैंप को अनपैक करें और ध्यान से जांचें, किसी भी क्षति की रिपोर्ट करें और यदि परिवहन के दौरान कोई भी हिस्सा क्षतिग्रस्त हो गया हो तो सभी पैकिंग सामग्री को सहेजें
- यदि लैंप क्षतिग्रस्त है, तो इसका उपयोग न करें!
निर्माता का बयान
एलईडी ल्यूमिनेयर के अंतर्राष्ट्रीय मानक के अनुसार, डुअलरेज़ औपचारिक रूप से दावा करता है कि डुअलरेज़ एलईडी लीनियर लाइट (लीनियर रेट्रोफिट मॉड्यूल) श्रृंखला उत्पाद केवल इनडोर या अर्ध-आउटडोर तटस्थ वातावरण में लागू करने की अनुमति है। डुअलरेज़ उत्पादों के लिए पूर्ण वारंटी का वादा करता है। उच्च/निम्न तापमान, उच्च आर्द्रता, उच्च लवणता, उच्च-अमोनिया आदि सहित कोई भी गंभीर वातावरण अनुप्रयोग निर्माता से आधिकारिक पुष्टि के बिना अनुमत नहीं है। यदि कोई गलत अनुप्रयोग होता है, तो वारंटी नीति अब गारंटीकृत नहीं है।
कंपनी की क्षमताएं
- पेशेवर टीम:>15 साल का अनुभव, अपना कारखाना, >10 इंजीनियरों की टीम, शक्तिशाली उत्पादन क्षमता और क्यूसी प्रबंधन प्रणाली
- विश्वसनीय ब्रांड:यूरोप के ग्राहकों के साथ स्थापित स्थिर दीर्घकालिक सहयोग, बेहतर सेवा के लिए नीदरलैंड में गोदाम
- डायलक्स सिमुलेशन:हमारी इंजीनियरिंग टीम आपके आवेदन मापदंडों के आधार पर सिमुलेशन सेवाएं प्रदान करती है
- गुणवत्ता मानक:सभी एलईडी ल्यूमिनेयर टीयूवी, ईएनईसी, वीडीई, एसएए, सी-टिक, एलएम79, एलएम80 प्रमाणन के साथ सीई, आरओएचएस मानकों का अनुपालन करते हैं
शिपिंग जानकारी
छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है लेकिन इसमें अधिक समय लगता है। तत्काल ऑर्डर के लिए, हम हवाई अड्डे तक हवाई माल भाड़ा और हमारे शिपिंग पार्टनर द्वारा आपके दरवाजे तक डिलीवरी का सुझाव देते हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: टीबी7 एलईडी ट्यूबलर लाइट के लिए वारंटी क्या है?
पुनः: 5 साल की वारंटी। यदि इस अवधि के दौरान हमारी ओर से कोई गुणवत्ता समस्या आती है, तो हम शिपिंग लागत और प्रतिस्थापन को कवर करेंगे।
Q2: आप किन भुगतान विधियों को स्वीकार करते हैं?
पुनः: हम वेस्टर्न यूनियन, पेपैल, टी/टी, एल/सी सहित कई भुगतान विधियों को स्वीकार करते हैं। थोक ऑर्डर के लिए मानक भुगतान टी/टी है: 30% अग्रिम में, 70% शिपमेंट से पहले शेष। पीआई में बैंक जानकारी प्रदान की गई है।
Q3: सीआरआई क्या है?
पुनः: सीआरआई (कलर रेंडरिंग इंडेक्स) इंगित करता है कि प्रकाश के तहत रंग कितनी सटीकता से दिखाई देते हैं। उच्च सीआरआई उच्च लागत पर बेहतर रंग सटीकता प्रदान करता है। मानक सीआरआई >80Ra है, जिसमें 90Ra उच्च लागत पर उपलब्ध है।
Q4: क्या मैं केवल आवास अलग से खरीद सकता हूँ?
पुनः: हम केवल पूर्ण ल्यूमिनेयर फिक्स्चर की आपूर्ति करते हैं, लेकिन एसकेडी/सीकेडी (सेमी-नॉक डाउन/पूरी तरह से नॉक डाउन) विकल्प उपलब्ध हैं।
Q5: क्या हमारे देश में आयात करने के लिए सस्ता शिपिंग लागत है?
पुनः: छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है। तत्काल ऑर्डर के लिए, हवाई अड्डे तक हवाई माल भाड़ा और डिलीवरी सेवा का सुझाव दिया जाता है।
Q6: यदि हमारी अपनी बाजार स्थिति है तो क्या हमें समर्थन मिल सकता है?
पुनः: कृपया हमें अपनी विस्तृत बाजार आवश्यकताओं के बारे में सूचित करें। हम सर्वोत्तम समाधान खोजने के लिए चर्चा करेंगे और सहायक सुझाव प्रस्तावित करेंगे।
Q7: कौन से डिमिंग फ़ंक्शन उपलब्ध हैं?
पुनः: DALI, PIR, 1-10V डिमिंग उपलब्ध है। बुद्धिमान नियंत्रण विकल्पों के लिए अंतर्निहित डेलाइट सेंसर उपलब्ध है।
Q8: आपके टीबी7 एलईडी ट्यूबलर लाइट के अनुप्रयोग क्या हैं?
पुनः: अनुप्रयोगों में शामिल हैं: फ्लोरोसेंट एनसीएफ के लिए प्रतिस्थापन; खाद्य प्रसंस्करण संयंत्र; रासायनिक सुविधाएं; पशु स्थिर गोदाम; कार धोने की जगहें; बाहरी और इनडोर स्थान।
