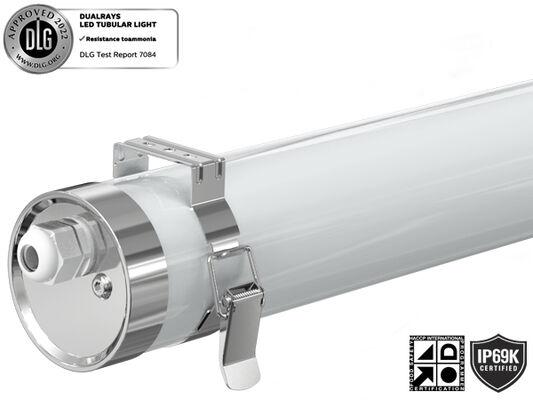

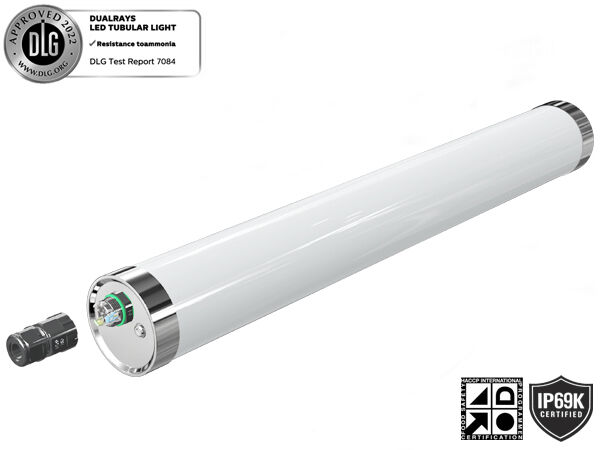

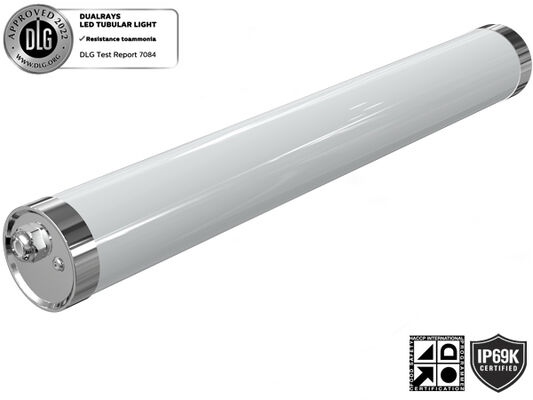

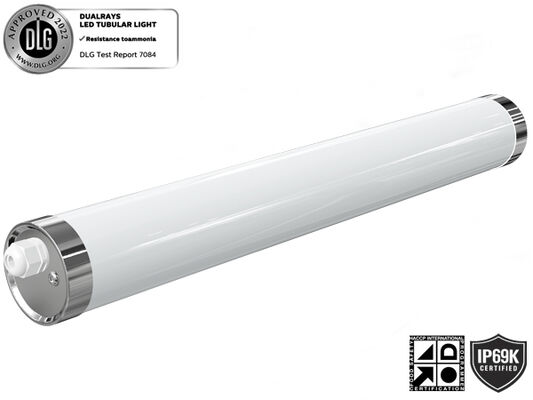

TB6 LED ट्यूबलर लाइट - औद्योगिक ग्रेड IP69K IK10 सुरक्षा
TB6 LED ट्यूबलर लाइट को चरम पर्यावरणीय परिस्थितियों का सामना करने और कठोर, रासायनिक रूप से मांग वाले वातावरण में विश्वसनीय रूप से प्रदर्शन करने के लिए इंजीनियर किया गया है। प्रीमियम सामग्री और मजबूत डिजाइन के साथ निर्मित, यह ल्यूमिनेयर अमोनिया, सल्फर प्रदूषण और विभिन्न रसायनों के लिए असाधारण प्रतिरोध प्रदान करता है, जबकि अधिकांश कीटाणुनाशकों और सफाई एजेंटों का सामना करता है।
IP69K प्रमाणन के साथ पूर्ण धूल सुरक्षा और उच्च दबाव सफाई क्षमता के साथ-साथ अमोनिया पर्यावरण स्थायित्व के लिए DLG प्रमाणन की विशेषता, यह प्रकाश कृषि अनुप्रयोगों के लिए आदर्श है। यह इलेक्ट्रोप्लेटिंग प्लांट, टायर निर्माण सुविधाओं, भंडारण क्षेत्रों और उच्च रासायनिक सांद्रता वाले स्थानों सहित मांग वाले औद्योगिक सेटिंग्स में सुरक्षित रोशनी भी प्रदान करता है। यूवी-प्रतिरोधी सामग्री विश्वसनीय बाहरी प्रदर्शन सुनिश्चित करती है।
मुख्य विशेषताएं और विनिर्देश
- LIFUD/BOKE/AGT हाई PF फ़्लिकर-फ़्री ड्राइवर के साथ हाई ब्राइटनेस SAN'AN SMD2835 LEDs
- DIP स्विच पावर एडजस्टमेंट वैकल्पिक
- 100bar (1450psi) के पानी के दबाव और 80 डिग्री सेल्सियस तक के तापमान का सामना करता है
- IP69K PMMA IK06 एंटी-अमोनिया/यूवी और पीसी IK10 एंटी-यूवी सुरक्षा
- एकाधिक बीम कोण: 120°/200°/280°/360° वैकल्पिक
- सिंगल या डबल वायरिंग लिंक करने योग्य वैकल्पिक
- बहुमुखी स्थापना: निलंबन, दीवार माउंटिंग, चुंबकीय धारक
- बुद्धिमान नियंत्रण विकल्प: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, ज़िगबी और इमरजेंसी
- कोई यूवी या आईआर उत्सर्जन नहीं, पूरी तरह से पारा मुक्त
- L80/B10 @ 61,000 घंटे का जीवनकाल
- विशेष परियोजनाओं के लिए अनुकूलन उपलब्ध है
उपलब्ध विकल्प
- ड्राइवर: TRIDONIC / BOKE नॉन-सेल्व ड्राइवर
- नियंत्रण और डिमिंग: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, ज़िगबी और इमरजेंसी
- बीम कोण: 120°/200°/280°/360° वैकल्पिक
- स्थापना: निलंबन, दीवार माउंटिंग, चुंबकीय धारक
- सामग्री: पीसी/पीएमएमए वैकल्पिक
अनुशंसित अनुप्रयोग
- फ्लोरोसेंट एनसीएफ लाइटिंग के लिए प्रतिस्थापन
- खाद्य प्रसंस्करण संयंत्र
- रासायनिक सुविधाएं
- पशु स्थिर गोदाम
- कार धोने की सुविधा
- आउटडोर और इनडोर स्थान
तकनीकी विनिर्देश
सामान्य प्रणाली
| आवास सामग्री |
यूएनई-ईएन आईएसओ 21305-1:2020 मानक के अनुसार एक्सट्रूडेड पीसी/पीएमएमए, यूवी फ़िल्टर सशर्त (IK10) |
| डिफ्यूज़र सामग्री |
यूएनई-ईएन आईएसओ 21305-1:2020 मानक के अनुसार एक्सट्रूडेड पीसी/पीएमएमए, यूवी फ़िल्टर सशर्त (IK10) |
| आवास रंग |
सफेद (RAL9016), अन्य रंग वैकल्पिक |
| सीलिंग गैसकेट |
सिलिकॉन फोम |
| एलईडी थर्मल डिसिपेशन |
फिनलेस 6063 AL ल्यूमिनेयर बॉडी के माध्यम से, बिना प्रवाहकीय तरल पदार्थों के। निष्क्रिय संवहन अपव्यय उच्च-चालकता लीड-फ्री सोल्डर पेस्ट के माध्यम से एलईडी मॉड्यूल के साथ थर्मल संपर्क सुनिश्चित करता है |
| एंटी-कंडेनसेशन |
नमी रिलीज सुनिश्चित करने, संघनन से बचने और आईपी जकड़न बनाए रखने के लिए दबाव-संतुलन वाल्व |
| समाप्त |
इलेक्ट्रोस्टैटिकली स्प्रे किया गया और ओवन में उदात्त। जंग के लिए प्रतिरोधी |
| अनुशंसित माउंटेड ऊंचाई |
2 - 8 मीटर |
| रखरखाव |
स्थापना के लिए पेंच के साथ एंड-कैप |
| ड्राइवर |
स्थिर धारा, ल्यूमिनेयर में एम्बेडेड, प्री-वायर्ड |
| डिमिंग नियंत्रण |
चालू-बंद | 1-10V डिमिंग | DALI-2 | मेश | ज़िगबी | कैसम्ब |
| आईपी रेटिंग |
IP67 / IP69K |
| आईके रेटिंग |
IK10 |
| सुरक्षा वर्ग |
कक्षा I |
| ग्लो वायर |
850 डिग्री सेल्सियस (30 सेकंड से कम) |
| केबल ग्रंथि |
M20 केबल ग्रंथि (नायलॉन या SS304/316 केबल ग्रंथि वैकल्पिक) |
| स्थापना |
सीलिंग माउंटेड | निलंबन | चुंबकीय माउंटेड | घूर्णन योग्य दीवार माउंटेड |

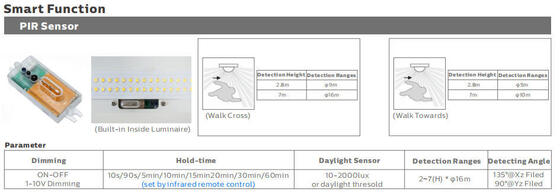

| स्मार्ट फंक्शन |
पीआईआर सेंसर | माइक्रोवेव सेंसर | आपातकालीन |
विद्युत प्रणाली
| थ्रू-वायरिंग |
3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² तारों के माध्यम से विकल्प के लिए |
| मुख्य वोल्टेज |
220~240VAC/ 50/60Hz, 180-264VDC |
| पावर फैक्टर (PF) |
≥0.96 |
| कुल हार्मोनिक विरूपण (THD) |
＜10% |
| आउटपुट प्रकार |
नॉन-सेल्व (गैर-पृथक) |
| फ़्लिकर फ़ैक्टर |
＜1% |
| स्ट्रोबोस्कोपिक दृश्यता माप (SVM) |
＜0.4 |
| स्ट्रोबोस्कोपिक प्रभावों की धारणा (Pst) |
＜1 |
| टर्मिनल कनेक्शन |
आसान वायरिंग के लिए त्वरित पेंच-टॉप एंड-कैप |
| ल्यूमिनेयर पावर |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
फोटोमेट्री सिस्टम
| एलईडी |
SMD2835 (1W) |
| CCT (सहसंबद्ध रंग तापमान) |
सिंगल CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (कलर रेंडरिंग इंडेक्स) |
मानक के लिए >80Ra (>90Ra उच्च CRI के लिए उपलब्ध) |
| फोटोबायोलॉजिकल सुरक्षा |
RG0 (जोखिम से मुक्त) |
| EEC (ऊर्जा दक्षता वर्ग) |
A++ |
| SDCM (रंग मिलान का मानक विचलन) |
＜5 (SDCM＜3 वैकल्पिक) |
| UGR (4H, 8H) |
24.9 (क्रॉस) 23.4 (अनुदैर्ध्य) |
| बीम कोण |
120° | 280° | 360° वैकल्पिक |
| औसत ल्यूमिनेयर उपयोगी जीवनकाल |
61,000 घंटे (L80B10) |
| ई.ओ.एल. पर ल्यूमिनस रखरखाव। |
>70% |
| चमकदार प्रभावकारिता |
130LPW (PROLine) | 160LPW (PRIMELine) वैकल्पिक |

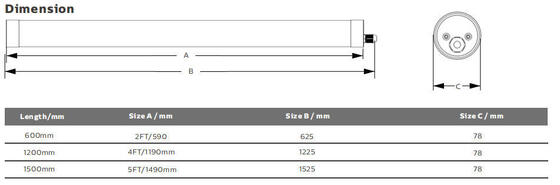

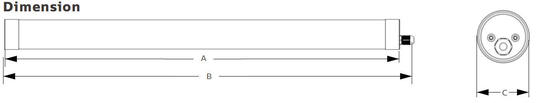

| लंबाई |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| रेटेड पावर |
20W |
30W |
30W |
| 5000K पर लुमेन वितरित, CRI>80 (PRO) |
2,600lm |
3,900lm |
3,900lm |
| 5000K पर लुमेन वितरित, CRI>80 (PRIME) |
3,200lm |
4,800lm |
4,800lm |
ऑपरेशन की स्थिति
| ऑपरेशन तापमान / आर्द्रता |
-20~ +60 डिग्री सेल्सियस (-4 डिग्री फ़ारेनहाइट ~ 140 डिग्री फ़ारेनहाइट) / 5~85% RH, संघनित नहीं |
| भंडारण तापमान / आर्द्रता |
-40~ +80 डिग्री सेल्सियस (-40 डिग्री फ़ारेनहाइट ~ 176 डिग्री फ़ारेनहाइट) / 5~85% RH, संघनित नहीं |
| औसत एलईडी उपयोगी समय L90B10 |
≥0.96 |
| रेटेड नाममात्र जीवनकाल (Tp＜70 डिग्री सेल्सियस) |
100,000H तक |
| ड्राइवर MTBF |
500,000H, MIL-HDBK-217F(25 डिग्री सेल्सियस) |
| कंपन प्रतिरोधी |
10~500Hz, 5G 12min / 1cycle, 72min की अवधि। X, Y, Z अक्षों के साथ प्रत्येक |
| ध्वनिक शोर |
＜25dB (30cm की दूरी, सामान्य संचालन) |
| गारंटी |
5 साल |
प्रमाणन
| वैश्विक प्रमाणपत्र |
ENEC | CE | RoHS | D-मार्क | KEMA-KEUR सूचीबद्ध, SAA | C-टिक | RCM | CB | ETL/CETL | DLC प्रीमियम |
| सुरक्षा निर्देश |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| ईएमसी निर्देश |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| अन्य निर्देश |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* चमकदार प्रवाह सहिष्णुता, शक्ति सहिष्णुता और रंग तापमान सहिष्णुता ±5%, 5000K और CRI>80।
* प्रकाश बीम, प्रकाश तीव्रता वितरण और प्रकाश दक्षता की जांच EN ISO 17025:2005 मानदंड के अनुसार EN13032 मानदंड श्रृंखला और LM-79 मानदंड के लिए की गई।
* हमारी वेबसाइट www.DUALRAYS.com पर अप-टू-डेट उत्पाद जानकारी और सामान्य वारंटी शर्तें उपलब्ध हैं
* उत्पाद डेटा शीट पर इंगित व्यक्तिगत सूचकांकों के लिए चमकदार प्रवाह और शक्तियों पर विस्तृत जानकारी।
* मान एलईडी बिनिंग के कारण परिवर्तन के अधीन हो सकते हैं।
* डेटा शीट में पैरामीटर Ta=25 डिग्री सेल्सियस के लिए दिए गए हैं, जो 4000K/80Ra पर आधारित हैं, 70Ra के साथ 10% दक्षता अधिक है

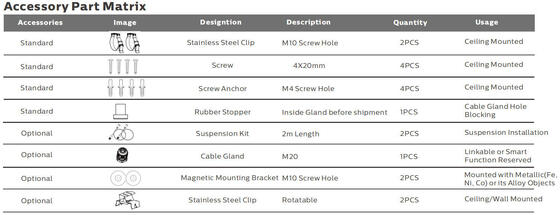

स्थापना के तरीके

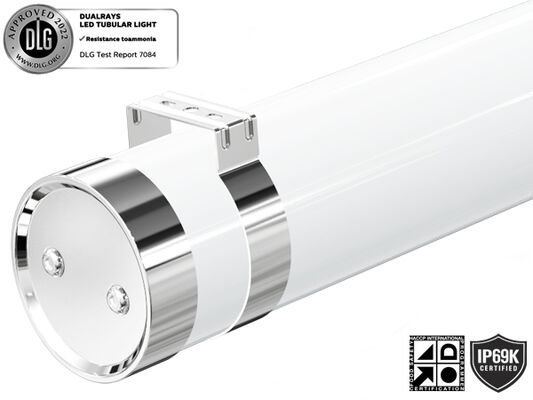

सीलिंग माउंटेड
सीलिंग पर ड्रिल स्क्रू होल। स्क्रू के साथ क्लिप को सीलिंग में ठीक करें। ल्यूमिनेयर में हाथ से कसकर क्लिक करें।

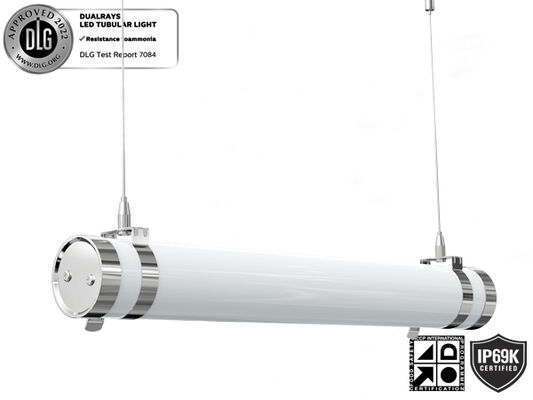

निलंबन
सीलिंग पर ड्रिल स्क्रू होल। ल्यूमिनेयर में हाथ से कसकर क्लिक करें। माउंटिंग हुक को सीलिंग और क्लिप में स्थापित करें और ठीक करें, फिर निलंबन किट की लंबाई को समायोजित करें।
घूर्णन योग्य सीलिंग माउंटिंग
सीलिंग पर ड्रिल स्क्रू होल। क्लिप के साथ ल्यूमिनेयर में क्लिक करें। मांग पर कोण घुमाएँ।

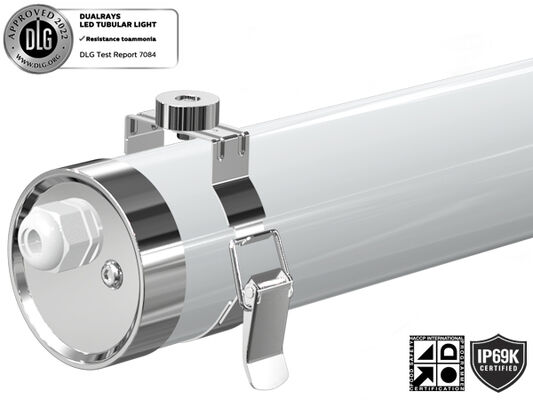

चुंबकीय माउंटिंग
घटक पैकेज से चुंबकीय छल्ले के साथ 2PCS क्लिप निकालें। हाथ से चुंबकीय क्लिप के साथ ल्यूमिनेयर में कसकर क्लिक करें। आवश्यकतानुसार धातु (Fe, Ni, Co) या उसके मिश्र धातु की वस्तुओं की सतह पर ल्यूमिनेयर को ठीक करें।

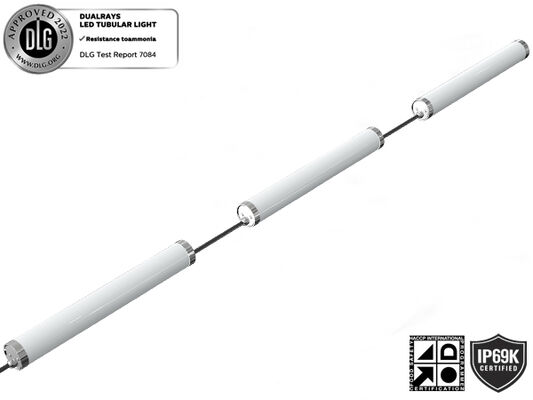

लिंकेबल कनेक्शन
पैकेजिंग विनिर्देश
| लंबाई/मिमी |
इनर बॉक्स |
बाहरी कार्टन |
QTY /CTN |
यूनिट एन.डब्ल्यू |
जी.डब्ल्यू/कार्टन |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1.4Kg |
13.2Kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1Kg |
19.8Kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8Kg |
26.4Kg |
स्थापना और सुरक्षा निर्देश
- विद्युत झटके से बचने के लिए, स्थापना से पहले सुनिश्चित करें कि बिजली की आपूर्ति बंद है
- लैंप को योग्य इलेक्ट्रीशियन या तकनीशियन द्वारा नेशनल इलेक्ट्रिकल कोड और संबंधित स्थानीय कोड के अनुसार स्थापित और संचालित किया जाना चाहिए
- लैंप को ध्यान से खोलें और जांचें, किसी भी क्षति की रिपोर्ट करें और सभी पैकिंग सामग्री को सहेजें यदि परिवहन के दौरान कोई भी हिस्सा क्षतिग्रस्त हो गया हो
- यदि लैंप क्षतिग्रस्त है, तो इसका उपयोग न करें!
निर्माता का बयान
एलईडी ल्यूमिनेयर के अंतर्राष्ट्रीय मानक के अनुसार, DUALRAYS औपचारिक रूप से दावा करता है कि DUALRAYS LED हाईबे लाइट (UFO हाईबे) श्रृंखला उत्पादों को केवल इनडोर या अर्ध-आउटडोर तटस्थ वातावरण में लागू करने की अनुमति है। DUALRAYS उत्पादों के लिए पूर्ण वारंटी का वादा करता है। उच्च/निम्न तापमान, उच्च आर्द्रता, उच्च लवणता, उच्च अमोनिया आदि सहित किसी भी गंभीर वातावरण के अनुप्रयोग को निर्माता से आधिकारिक पुष्टि के बिना अनुमति नहीं है। यदि कोई गलत अनुप्रयोग होता है, तो वारंटी नीति की अब गारंटी नहीं है।
कंपनी क्षमताएं
- पेशेवर टीम:>15 वर्षों का अनुभव, अपना कारखाना, >10 इंजीनियर टीम, शक्तिशाली उत्पादन क्षमता और QC प्रबंधन प्रणाली
- विश्वसनीय ब्रांड:यूरोप के ग्राहकों के साथ स्थापित स्थिर दीर्घकालिक सहयोग, बेहतर सेवा के लिए नीदरलैंड में गोदाम
- DIALux सिमुलेशन:हमारी इंजीनियरिंग टीम आपके एप्लिकेशन मापदंडों के आधार पर सिमुलेशन सेवाएं प्रदान करती है
- गुणवत्ता मानक:सभी एलईडी ल्यूमिनरी CE, RoHS मानकों के अनुरूप हैं जिनमें TUV, ENEC, VDE, SAA, C-टिक, LM79, LM80 प्रमाणपत्र हैं
शिपिंग जानकारी
छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है लेकिन इसमें अधिक समय लगता है। तत्काल ऑर्डर के लिए, हम हवाई माल भाड़ा हवाई अड्डे तक और हमारे शिपिंग पार्टनर डिलीवरी आपके दरवाजे तक का सुझाव देते हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: TB7 LED ट्यूबलर लाइट के लिए वारंटी क्या है?
RE: 5 साल की वारंटी। यदि इस अवधि के दौरान हमारी तरफ से कोई गुणवत्ता संबंधी समस्या आती है, तो हम शिपिंग लागत और प्रतिस्थापन को कवर करेंगे।
Q2: आप कौन से भुगतान तरीके स्वीकार करते हैं?
RE: हम वेस्टर्न यूनियन, PayPal, T/T, L/C सहित कई भुगतान विधियां स्वीकार करते हैं। थोक ऑर्डर के लिए मानक भुगतान T/T है: अग्रिम में 30%, शिपमेंट से पहले 70% शेष। PI में बैंक जानकारी प्रदान की गई।
Q3: CRI क्या है?
RE: CRI (कलर रेंडरिंग इंडेक्स) इंगित करता है कि प्रकाश के नीचे रंग कितनी सटीकता से दिखाई देते हैं। उच्च CRI उच्च लागत पर बेहतर रंग सटीकता प्रदान करता है। मानक CRI >80Ra है, जिसमें 90Ra उच्च लागत पर उपलब्ध है।
Q4: क्या मैं केवल आवास को अलग से खरीद सकता हूँ?
RE: हम केवल पूर्ण ल्यूमिनेयर फिक्स्चर की आपूर्ति करते हैं, लेकिन SKD/CKD (सेमी-नॉक डाउन/पूरी तरह से नॉक डाउन) विकल्प उपलब्ध हैं।
Q5: क्या हमारे देश में आयात करने के लिए सस्ता शिपिंग खर्च है?
RE: छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है। तत्काल ऑर्डर के लिए, हवाई माल भाड़ा हवाई अड्डे तक और डिलीवरी सेवा का सुझाव दिया गया है।
Q6: क्या हमें समर्थन मिल सकता है यदि हमारे पास अपनी बाजार स्थिति है?
RE: कृपया हमें अपनी विस्तृत बाजार आवश्यकताओं के बारे में सूचित करें। हम आपके लिए सबसे अच्छा समाधान खोजने के लिए उपयोगी सुझावों पर चर्चा और प्रस्ताव करेंगे।
Q7: कौन से डिमिंग फ़ंक्शन उपलब्ध हैं?
RE: DALI, PIR, 1-10V डिमिंग उपलब्ध है। बुद्धिमान नियंत्रण विकल्पों के लिए अंतर्निहित डेलाइट सेंसर उपलब्ध है।
Q8: आपके TB7 LED ट्यूबलर लाइट के अनुप्रयोग क्या हैं?
RE: अनुप्रयोगों में शामिल हैं: फ्लोरोसेंट एनसीएफ के लिए प्रतिस्थापन; खाद्य प्रसंस्करण संयंत्र; रासायनिक सुविधाएं; पशु स्थिर गोदाम; कार धोने की जगहें; आउटडोर और इनडोर स्थान।
