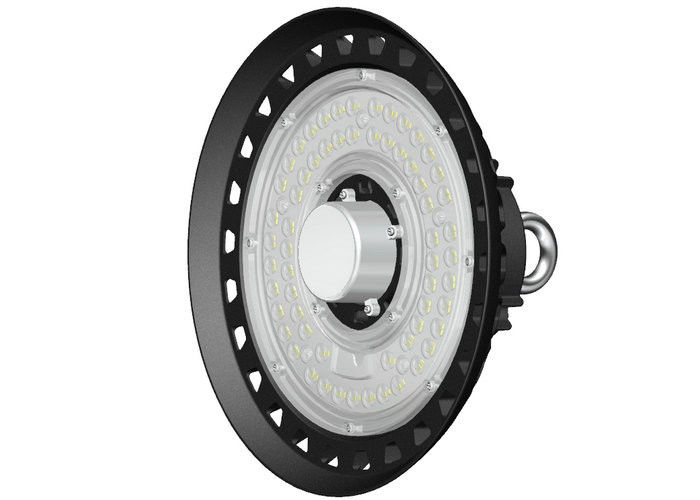

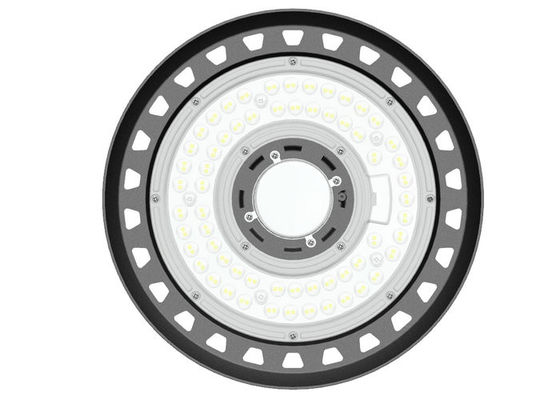

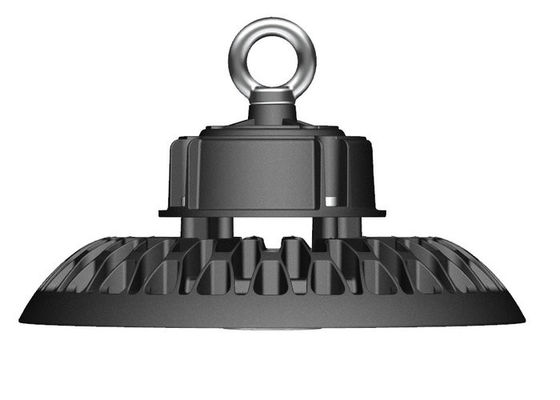

UFO हाई बे लाइट बिल्ट-इन प्लग एंड प्ले मोशन सेंसर ADC12 डाई-कास्टाइन Al

UFO हाई बे लाइट बिल्ट-इन प्लग एंड प्ले मोशन सेंसर ADC12 डाई-कास्टाइन Al

> कारखाने / गोदाम / सुपरमार्केट
> प्रदर्शनियां / शोरूम / पशु फार्म
> बार्न्स एंड राइडिंग हॉल / लॉजिस्टिक सेंटर
> उच्च कमरे और हॉल / स्टेडियम / रासायनिक संयंत्र
> पारंपरिक दीपक प्रतिस्थापन

प्रतिरूप संख्या।	DR-HB100-DGXP	DR-HB150-DGXP	डीआर-एचबी200-डीजीएक्सपी	डीआर-एचबी240-डीजीएक्सपी
सिस्टम वाट्स/डब्ल्यू	100W	150W	200W	240W
सिस्टम दक्षता / एलपीडब्ल्यू	140LPW / 160LPW वैकल्पिक
लुमेन आउटपुट / एलएम	14.000 /16.000± 5%	21.000 / 24.000 ± 5%	28.000 / 32.000 ± 5%	33.600 / 38.400±5%
रेटेड इनपुट वोल्टेज / वी	एसी 100 ~ 277 वी, 50/60 हर्ट्ज
एल ई डी प्रकाश स्रोत	एसएमडी2835
एसडीसीएम	<5
सीसीटी/के	मानक के लिए 5000K (3000K/4000K/5700K/6500K वैकल्पिक)
सीआरआई/रा	>70Ra (>80Ra विकल्प के लिए)
ऊर्जा घटक	>0.95
टीएचडी	<10%
बीम कोण (वैकल्पिक)	60°/90°/120°
यूजीआर	<25
वृद्धि संरक्षण	3.75~4KV SPD ड्राइवर में निर्मित, बाहरी SPD 20KV मीनवेल वैकल्पिक
एलईडी ड्राइवर	DUALRAYS स्वयं विकसित उच्च दक्षता गैर-पृथक चालक
IP रेटिंग	आईपी65
डिमिंग (वैकल्पिक)	0/1-10V/डाली/ज़िगबी
सेंसर (वैकल्पिक)	मोशन सेंसर, डेलाइट सेंसर
आपातकालीन (वैकल्पिक)	उपलब्ध (मानक के लिए 30W @ 3Hrs)
संरक्षण वर्ग	कक्षाⅠ
परिष्करण रंग (वैकल्पिक)	काला RAL9017 (मानक) / सफेद RAL9016 वैकल्पिक
सामग्री	एल्यूमिनियम + पीसी
जीवनकाल/घंटा	70.000 बजे (टा = 30 ℃ @ एल 70)
ऑपरेशन अस्थायी / ℃	40°C से + 50°C (-40°F से 122°F)
भंडारण अस्थायी / ℃	- 40°C से + 65°C (-40°F से 149°F)
स्थापना (वैकल्पिक)	लूप हैंगिंग, सीलिंग माउंटिंग, वॉल माउंटिंग
प्रमाणपत्र	सीई (ईएमसी + एलवीडी), आरओएचएस, ईएनईसी, डी-मार्क, एसएए, आरसीएम उपलब्ध

चरित्र / शक्ति	100W	150W	200W	240W
ए	Ø290mm	340mm	380mm	380mm
बी	171मिमी	181मिमी	183मिमी	183मिमी

प्रारंभिक कार्य
1. स्क्रूड्राइवर से स्क्रू को ढीला करें, ठीक करें
सुरक्षा श्रृंखला की अंगूठी।
2. स्क्रू को कस लें और केबल को ठीक करें
पेंचकस।



लूप हैंगिंग

1. लाइट फिक्स्चर को बाहर निकालें और के साथ मैच करें
छत में लटका या जंजीर।
2. सुरक्षा श्रृंखला को एक निश्चित समर्थन से कनेक्ट करें।
3. तारों के अनुसार तारों को कनेक्ट करें
आरेख।



समायोज्य सतह बढ़ते

1. छत या दीवार में 2 छेद ड्रिल करें:
यू-ब्रैकेट के आकार के लिए। (चित्र 1)
2. विस्तार शिकंजा के साथ प्रकाश स्थिरता को कस लें
या M10 बोल्ट।
3. तारों के अनुसार तारों को कनेक्ट करें
आरेख।
4. स्क्रूड्राइवर के साथ फिक्स्ड बोल्ट को ढीला करें और
सही स्थिति समायोजित करें।
5. फिक्स्ड बोल्ट को फास्ट करें।



व्यक्तिगत चोट का जोखिम - सभी चेतावनियों और स्थापना निर्देशों को पढ़ें और उनका पालन करें।
भविष्य के संदर्भ के लिए मालिक को रखें या दें।

कटौती का खतरा:कार्टन से निकालते समय, इस उत्पाद को संभालते, स्थापित करते और बनाए रखते समय कट या घर्षण को रोकने के लिए दस्ताने पहनें।

बिजली के झटके का खतरा:यह उत्पाद से परिचित व्यक्ति द्वारा लागू इंस्टॉलेशन कोड के अनुसार स्थापित किया जाना चाहिए
उत्पाद का निर्माण और संचालन और इसमें शामिल खतरे।

आग का खतरा:न्यूनतम 194°F आपूर्ति कंडक्टर।सही शाखा सर्किट कंडक्टर सुनिश्चित करने के लिए एक योग्य इलेक्ट्रीशियन से परामर्श करें।
DUALRAYS® इस उत्पाद की अनुचित या लापरवाह स्थापना या हैंडलिंग से उत्पन्न होने वाले दावों के लिए कोई जिम्मेदारी नहीं लेता है।
