T5/T8 फ्लोरोसेंट रिप्लेसमेंट के लिए 160LPW के साथ 75W यूनिवर्सल एलईडी लीनियर रेट्रोफिट लाइट, प्रमुख ट्रंक ब्रांड AEG, फिलिप्स, साइटको, रेगियोलक्स, ट्रिलक्स, रिडी, ज़ुमटोबेल, सीमेंस, थॉर्न के साथ संगत

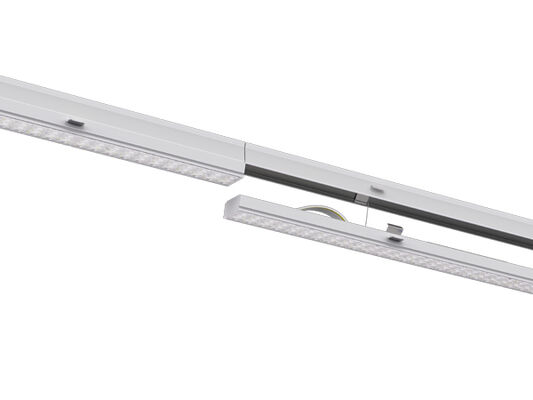

RM5 लीनियर रेट्रोफिट मॉड्यूल को रेल प्रणालियों पर मौजूदा T5/T8 फ्लोरोसेंट लाइटिंग फिक्स्चर को बदलने के लिए विकसित किया गया है।

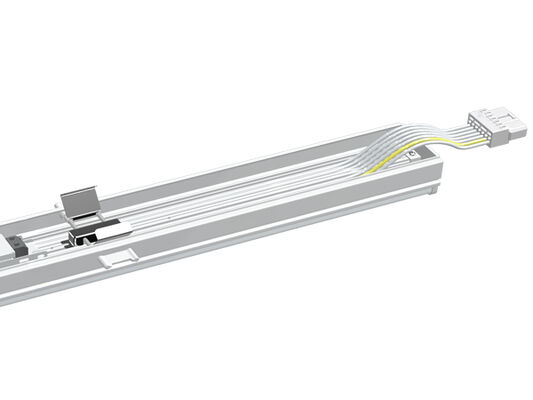

पारंपरिक फ्लोरोसेंट प्रकाश जुड़नार के लिए, ट्रंक रेल में मूल तारों को तोड़ा जा सकता है, और केबल के माध्यम से लिंक करने योग्य को WAGO के माध्यम से मॉड्यूल के अंदर डिज़ाइन किया गया है।
कनेक्टर्स.
यह पिछले 25 वर्षों में स्थापित लगभग सभी ट्रंक रेल सिस्टम के साथ काम करता है, पुराने 2 x36w, 1 x58w और 2 x58w T5/T8 फ्लोरोसेंट लाइट को रिफ्लेक्टर के साथ और बिना रिफ्लेक्टर के बदलने के लिए सही रेट्रोफिट समाधान है।

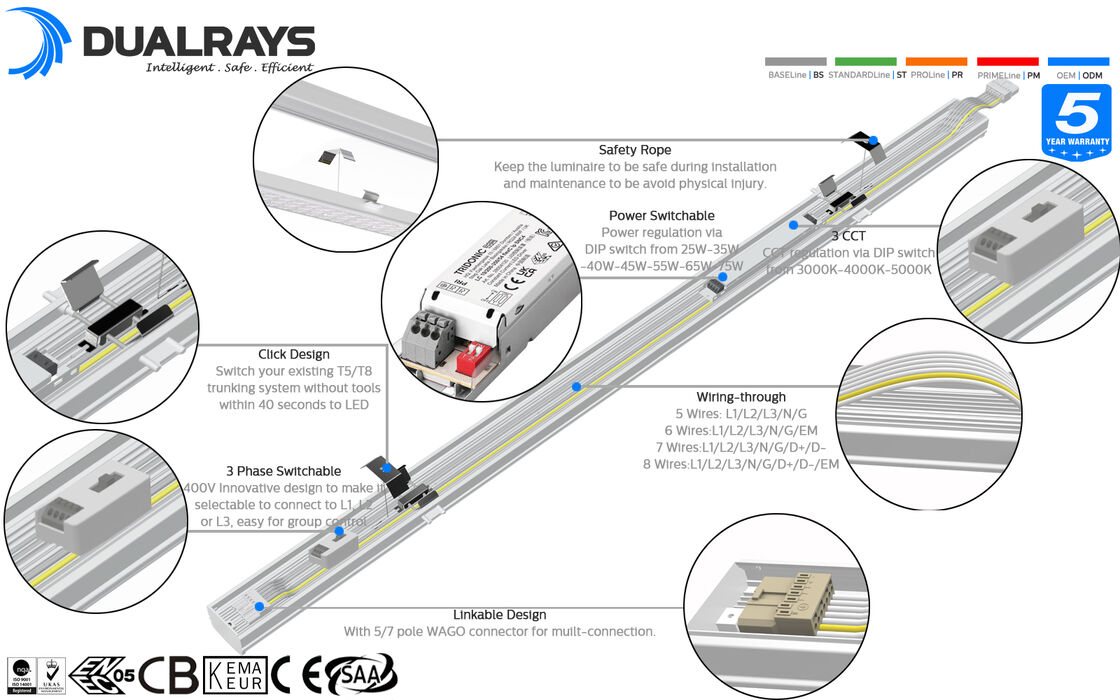

त्वरित स्थापना, 40 सेकंड के भीतर उपकरण के बिना मौजूदा ट्रंक सिस्टम के साथ आसान प्रतिस्थापन।
मौजूदा ट्रंकिंग सिस्टम में कोई भी भौतिक संशोधन आवश्यक नहीं है, बस प्लग एंड प्ले करें
मुख्य विशेषताएँ एवं विशिष्टताएँ
- उच्च चमक SMD2835 एलईडी 0.5W 75LM ट्राइडोनिक/फिलिप्स/बोक ड्राइवर डीआईपी स्विचेबल के साथ;
- पिछले 25 वर्षों में स्थापित 95% अग्रणी ट्रंकिंग सिस्टम के साथ संगत;
- मौजूदा 2x36W, 1x58W और 2x58W T5/T8 फ्लोरोसेंट लैंप या एलईडी ट्यूब लाइट को रिफ्लेक्टर के साथ और बिना रिफ्लेक्टर के बदलने के लिए आदर्श रेट्रोफिट समाधान;
- 30/60/90/110/डबल 25/25एल/25आर, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक;
- IP40/IK08 सुरक्षा;
- मौजूदा ट्रंकिंग सिस्टम पर कोई भी भौतिक संशोधन आवश्यक नहीं है;
- श्रम लागत बचत और दोहरे सुरक्षा आश्वासन के लिए सुरक्षा श्रृंखला आरक्षित;
- विभिन्न इंटेलिजेंट नियंत्रण: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, ज़िग्बी और इमरजेंसी;
- एकल चरण (एल/एन/ई) या तीन चरण (एल1/एल2/एल3/एन/एफजी) वैकल्पिक;
- L80/B10 @ 58.000h घंटे जीवनकाल;
- विशेष परियोजनाओं के लिए अनुकूलन उपलब्ध है;
उपलब्ध विकल्प
- ड्राइवर: ट्राइडोनिक/फिलिप्स/बोके नॉन-एसईएलवी ड्राइवर
- नियंत्रण और डिमिंग: 1-10V, DALI, मोशन सेंसर, डेलाइट सेंसर, ज़िग्बी और इमरजेंसी

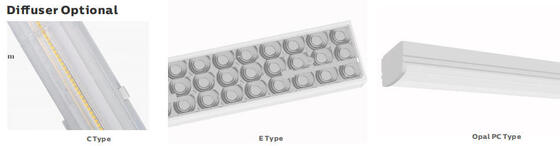

- बीम कोण: 30/60/90/110/डबल 25/25एल/25आर, 120 (पीसी कवर के साथ) ऑप्टिक्स वैकल्पिक
- एकल चरण (एल/एन/ई) या तीन चरण (एल1/एल2/एल3/एन/एफजी) वैकल्पिक;

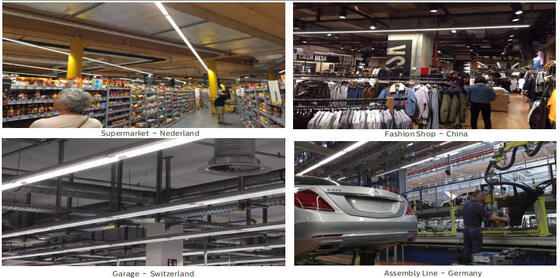

अनुशंसित अनुप्रयोग
- बड़े पैमाने पर खुदरा दुकानें;
- औद्योगिक हॉल;
- गोदाम स्थान;
- फ़ैक्टरी हॉल;
- अन्य अर्ध-औद्योगिक अनुप्रयोग;
तकनीकी निर्देश
सामान्य प्रणाली
| आवास सामग्री |
EN755 मानक के अनुसार निकाला गया एल्यूमीनियम |
| विसारक सामग्री |
यूएनई-एन आईएसओ 21305-1:2020 मानक, यूवी फिल्टर सशर्त (आईके10) के अनुसार एक्सट्रूडेड पीसी/पीएमएमए |
| आवास का रंग |
सफ़ेद (RAL9016), अन्य रंग वैकल्पिक |
| समूह नियंत्रण |
3-चरण स्विच करने योग्य वैकल्पिक, L1 /L2 /L3 को DIP स्विच द्वारा बदला जा सकता है |
| एल ई डी थर्मल अपव्यय |
प्रवाहकीय तरल पदार्थ के बिना, फिनलेस 6063 एएल ल्यूमिनेयर बॉडी के माध्यम से। उच्च चालकता सीसा रहित सोल्डर पेस्ट के माध्यम से एलईडी मॉड्यूल के साथ थर्मल संपर्क सुनिश्चित करने वाला निष्क्रिय संवहन अपव्यय |
| लैंप प्रकार |
एलईडी विनिमेय |
| लाइट आउटलेट |
प्रत्यक्ष |
| अनुशंसित स्थापित ऊँचाई |
2 - 12 मीटर |
| रखरखाव |
ड्राइवर/लेंस स्क्रू से खोलें/बंद करें |
| चालक |
डीआईपी स्विच के जरिए पावर एडजस्टेबल के साथ लगातार करंट, ल्यूमिनेयर में एम्बेडेड, प्री-वायर्ड |
| डिमिंग नियंत्रण |
चालू-बंद | 1-10V डिमिंग | डाली-2 | जाल | ज़िग्बी | कैसांबी |
| आईपी रेटिंग |
आईपी40 |
| आईके रेटिंग |
IK08 |
| सुरक्षात्मक वर्ग |
कक्षा I |
| चमकता हुआ तार |
850°C (30 से कम) |
| केबल प्रविष्टि |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (अधिकतम अनुभाग 4.0mm2) |
| इंस्टालेशन |
प्रत्यक्ष प्रतिस्थापन |
| स्मार्ट फ़ंक्शन |
आपातकाल |
विद्युत व्यवस्था
| थ्रू-वायरिंग |
स्टैंड के रूप में 3x2.5 मिमी2/5x2.5 मिमी2 + 2x1.5 मिमी2 डिमिंग तार |
| मुख्य वोल्टेज |
220~240VAC/ 50/60Hz, 180-264VDC |
| पावर फैक्टर (पीएफ) |
≥0.93 |
| कुल हार्मोनिक विरूपण (THD) |
＜10% |
| उत्पादन का प्रकार |
गैर-SELV (गैर-पृथक) |
| झिलमिलाहट कारक |
＜1% |
| स्ट्रोबोस्कोपिक दृश्यता माप (एसवीएम) |
＜0.4 |
| स्ट्रोबोस्कोपिक प्रभावों की बोधगम्यता (पीएसटी) |
＜1 |
| टर्मिनल कनेक्शन |
लूप-थ्रू वायरिंग शामिल, 5/7-पोल WAGO कनेक्टर |
| ल्यूमिनेयर्स पावर |
बी10ए |
बी16ए |
सी10ए |
सी16ए |
| 75W |
18 |
29 |
26 |
42 |
फोटोमेट्री प्रणाली
| एल ई डी |
SMD2835 (0.5W) |
| सीसीटी (सहसंबंधित रंग तापमान) |
एकल सीसीटी (3000K | 4000K | 5000K | 5700K | 6500K)
3 सीसीटी वैकल्पिक (3000-4000-5000K | 3000-4500-6000K | पसंद के लिए 4000-5000-6000K)
|
| सीआरआई (रंग प्रतिपादन सूचकांक) |
मानक के लिए >80Ra (उच्च CRI के लिए >90Ra उपलब्ध) |
| फोटोबायोलॉजिकल सुरक्षा |
RG0 (जोखिम से छूट) |
| ईईसी (ऊर्जा दक्षता वर्ग) |
ए++ |
| एसडीसीएम (रंग मिलान का मानक विचलन) |
＜5 (एसडीसीएम<3 वैकल्पिक) |
| यूजीआर (4एच, 8एच) |
24.9 (क्रॉस) 23.4 (अनुदैर्ध्य) |

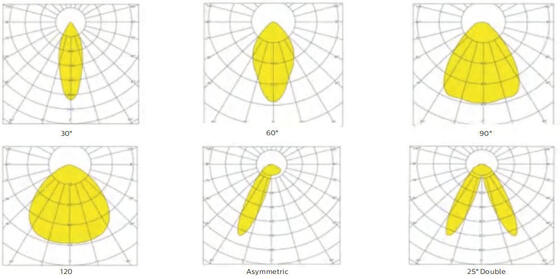

| बीम कोण |
30° | 60° | 90° | 120° | असममित 25° L | असममित 25° R | 25° डबल |
| औसत ल्यूमिनेयर उपयोगी जीवनकाल |
100,000 घंटे (L80B10) |
| ईओएल में लुमेन रखरखाव |
>70% |
| चमकदार प्रभावकारिता |
160एलपीडब्ल्यू (प्रोलाइन) वैकल्पिक |
| उत्पाद |
आरएम लीनियर एलईडी रेट्रोफिट मॉड्यूल |
| मूल्यांकित शक्ति |
75W डीआईपी (25~75W) |
| लुमेन वितरित @ 5000K, सीआरआई>80 (प्रो) |
अधिकतम. 12,000 एलएम |
संचालन की शर्तें
| संचालन तापमान/आर्द्रता |
-20~ +50℃ (-4°F ~ 122°F) / 5~85% आरएच, संघनित नहीं |
| भंडारण तापमान/आर्द्रता |
-40~ +60℃ (-40°F ~ 140°F) / 5~85% आरएच, संघनित नहीं |
| औसत एलईडी उपयोगी समय L90B10 |
≥0.96 |
| रेटेड नाममात्र जीवनकाल (टीपी <70℃) |
100,000H तक |
| ड्राइवर एमटीबीएफ |
500,000H, MIL-HDBK-217F(25℃) |
| कंपन प्रतिरोधी |
10~500 हर्ट्ज़, 5जी 12 मिनट / 1चक्र, अवधि 72 मिनट के लिए। प्रत्येक X,Y,Z अक्षों के अनुदिश |
| ध्वनिक शोर |
＜25dB (30 सेमी दूरी, सामान्य ऑपरेशन) |
| गारंटी |
5 वर्ष (7 वर्ष तक विस्तार योग्य) |
प्रमाणपत्र
| वैश्विक प्रमाणपत्र |
ईएनईसी | सीई | आरओएचएस | डी-मार्क | केमा-केउर सूचीबद्ध, एसएए | सी-टिक | आरसीएम | सीबी | ईटीएल/सीईटीएल | डीएलसी प्रीमियम |
| सुरक्षा निर्देश |
एन 60598-1 | एन 60598-2-3 | एन 62493 | आईईसी 62471 |
| ईएमसी निर्देश |
एन 55015 | एन 61547 | एन 61000-3-2 | एन 61000-3-3 | एन 61347-2-13 | एन 61347-1 | एन 62384 |
| अन्य निर्देश |
आईईसी 62262 | एन 13032-4 | एन 62717 | एन 6272-1 | EN6272-2-1 | एन 61643-11 |
* चमकदार प्रवाह सहनशीलता, शक्ति सहनशीलता और रंग तापमान सहनशीलता ±5%, 5000K और CRI>80।
* प्रकाश किरण, प्रकाश तीव्रता वितरण और प्रकाश दक्षता की जांच EN ISO 17025:2005 मानक EN13032 मानक श्रृंखला और LM-79 मानक के अनुसार की गई।
* अद्यतन उत्पाद जानकारी और सामान्य वारंटी शर्तें हमारी वेबसाइट www.DUALRAYS.com पर उपलब्ध हैं
* उत्पाद डेटा शीट पर दर्शाए गए व्यक्तिगत सूचकांकों के लिए चमकदार प्रवाह और शक्तियों पर विस्तृत जानकारी।
* एलईडी बिनिंग के कारण मूल्यों में परिवर्तन हो सकता है।
* डेटा शीट में Ta=25°C के लिए दिए गए पैरामीटर, 4000K/80Ra पर आधारित, 70Ra के साथ 10% अधिक दक्षता

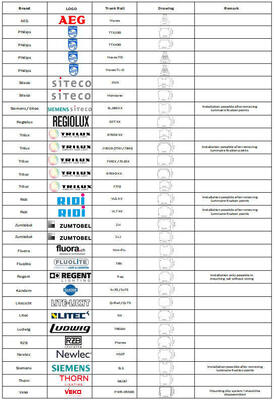

संगत सिस्टम सूची
स्थापना एवं सुरक्षा निर्देश
- बिजली के झटके से बचने के लिए, सुनिश्चित करें कि स्थापना से पहले बिजली की आपूर्ति बंद कर दी गई है
- लैंप को राष्ट्रीय विद्युत संहिता और संबंधित स्थानीय कोड के अनुसार योग्य इलेक्ट्रीशियन या तकनीशियन द्वारा स्थापित और संचालित किया जाना चाहिए
- लैंप को खोलें और सावधानीपूर्वक जांच करें, किसी भी क्षति की रिपोर्ट करें और यदि परिवहन के दौरान कोई हिस्सा क्षतिग्रस्त हो गया हो तो सभी पैकिंग सामग्री को बचाएं
- यदि लैंप क्षतिग्रस्त है, तो उसका उपयोग न करें!
निर्माता का वक्तव्य
एलईडी ल्यूमिनेयर के अंतर्राष्ट्रीय मानक के अनुसार, DUALRAYS औपचारिक रूप से दावा करता है कि DUALRAYS LED लीनियर लाइट (लीनियर रेट्रोफिट मॉड्यूल) श्रृंखला के उत्पादों को केवल इनडोर या सेमी-आउटडोर तटस्थ वातावरण में लागू करने की अनुमति है। DUALRAYS उत्पादों के लिए पूर्ण वारंटी का वादा करता है। निर्माता की आधिकारिक पुष्टि के बिना उच्च/निम्न तापमान, उच्च आर्द्रता, उच्च लवणता, उच्च-अमोनिया आदि सहित किसी भी गंभीर पर्यावरण अनुप्रयोग की अनुमति नहीं है। यदि कोई गलत अनुप्रयोग होता है, तो वारंटी नीति की अब कोई गारंटी नहीं है।
कंपनी की क्षमताएं
- पेशेवर टीम:>15 साल का अनुभव, अपना कारखाना, >10 इंजीनियरों की टीम, शक्तिशाली उत्पादन क्षमता और क्यूसी प्रबंधन प्रणाली
- विश्वसनीय ब्रांड:बेहतर सेवा के लिए यूरोप के ग्राहकों, नीदरलैंड में गोदाम के साथ स्थिर दीर्घकालिक सहयोग स्थापित किया गया
- डायलक्स सिमुलेशन:हमारी इंजीनियरिंग टीम आपके एप्लिकेशन मापदंडों के आधार पर सिमुलेशन सेवाएं प्रदान करती है
- गुणवत्ता मानक:सभी एलईडी ल्यूमिनरीज टीयूवी, ईएनईसी, वीडीई, एसएए, सी-टिक, एलएम79, एलएम80 प्रमाणपत्रों के साथ सीई, आरओएचएस मानकों का अनुपालन करते हैं।
शिपिंग सूचना
छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की अनुशंसा की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है लेकिन इसमें अधिक समय लगता है। अत्यावश्यक ऑर्डर के लिए, हम हवाई अड्डे तक हवाई माल ढुलाई और हमारे शिपिंग पार्टनर द्वारा आपके दरवाजे तक डिलीवरी का सुझाव देते हैं।
अक्सर पूछे जाने वाले प्रश्नों
Q1: TB7 LED ट्यूबलर लाइट की वारंटी क्या है?
आरई: 5 साल की वारंटी। यदि इस अवधि के दौरान हमारी ओर से कोई गुणवत्ता संबंधी समस्या आती है, तो हम शिपिंग लागत और प्रतिस्थापन को कवर करेंगे।
Q2: आप कौन सी भुगतान विधियाँ स्वीकार करते हैं?
आरई: हम वेस्टर्न यूनियन, पेपाल, टी/टी, एल/सी सहित कई भुगतान विधियां स्वीकार करते हैं। थोक ऑर्डर के लिए मानक भुगतान टी/टी है: अग्रिम में 30%, शिपमेंट से पहले 70% शेष। पीआई में बैंक की जानकारी प्रदान की गई।
Q3: सीआरआई क्या है?
आरई: सीआरआई (रंग प्रतिपादन सूचकांक) इंगित करता है कि प्रकाश के नीचे रंग कितने सटीक रूप से दिखाई देते हैं। उच्च सीआरआई उच्च लागत पर बेहतर रंग सटीकता प्रदान करता है। मानक CRI >80Ra है, 90Ra अधिक कीमत पर उपलब्ध है।
Q4: क्या मैं केवल आवास अलग से खरीद सकता हूँ?
आरई: हम केवल पूर्ण ल्यूमिनेयर फिक्स्चर की आपूर्ति करते हैं, लेकिन एसकेडी/सीकेडी (सेमी-नॉक्ड डाउन/कंप्लीटली नॉक्ड डाउन) विकल्प उपलब्ध हैं।
Q5: क्या हमारे देश में आयात करने के लिए सस्ती शिपिंग लागत है?
आरई: छोटे ऑर्डर के लिए, एक्सप्रेस शिपिंग की सिफारिश की जाती है। थोक ऑर्डर के लिए, समुद्र या ट्रेन शिपिंग (यूरोप गंतव्य) सबसे अधिक लागत प्रभावी है। अत्यावश्यक ऑर्डर के लिए, हवाई अड्डे तक हवाई माल भाड़ा और डिलीवरी सेवा का सुझाव दिया जाता है।
प्रश्न 6: यदि हमारी अपनी बाजार स्थिति है तो क्या हमें समर्थन मिल सकता है?
आरई: कृपया हमें अपनी विस्तृत बाज़ार आवश्यकताओं के बारे में सूचित करें। हम आपके लिए सर्वोत्तम समाधान खोजने के लिए चर्चा करेंगे और उपयोगी सुझाव पेश करेंगे।
Q7: कौन से डिमिंग फ़ंक्शन उपलब्ध हैं?
आरई: डाली, पीआईआर, 1-10V डिमिंग उपलब्ध है। बुद्धिमान नियंत्रण विकल्पों के लिए अंतर्निर्मित डेलाइट सेंसर उपलब्ध है।
प्रश्न8: आपके टीबी7 एलईडी ट्यूबलर लाइट के अनुप्रयोग क्या हैं?
आरई: अनुप्रयोगों में शामिल हैं: फ्लोरोसेंट एनसीएफ के लिए प्रतिस्थापन; खाद्य प्रसंस्करण संयंत्र; रासायनिक सुविधाएं; पशु स्थिर गोदाम; कार धोने के स्थान; आउटडोर और इनडोर स्थान।
